OU1300高精度表面粗糙度儀

一、概述

歐譜OU1300表面粗糙度儀是分體式粗糙度測量儀是適合于生產現場環境和移動測量需要的 一種手持式儀器，可測量多種機加工零件的表面粗糙度，可根據選定 的測量條件計算相應的參數，并在顯示器上顯示出全部測量參數和輪 廓圖形。該儀器它操作簡便，功能全面，測量快捷，精度穩定，攜帶方便，能測量新國際標準的主要參數，本儀器全面嚴格執行了國際標準。測量參數符合GB/T 3505《產品幾何技術規范 表面結構輪廓法 表面結構的述語、定義及參數》國家標準并兼容美國、德國、日本、英國等國家的標準。適用于多種機加工零件、機械加工制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗， 以及檢測、計量、商檢等部門的外出檢定，不會對工件產生損傷?？蓽y量工件范圍：平面、外圓面、錐面、內孔、溝槽、曲面等（特殊表面需配適用傳感器進行測量）。

二、檢測原理

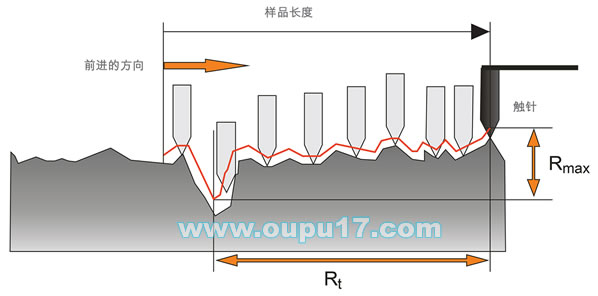

OU1300表面粗糙度儀使用的是電感傳感器，測量時，精密驅動機構帶動傳感器沿被測表面做等速直線滑行，傳感器觸針在被測表面上下位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏檢波器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片對采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上給出。

三、功能特點

● 機電一體化設計，體積小，重量輕，使用方便；

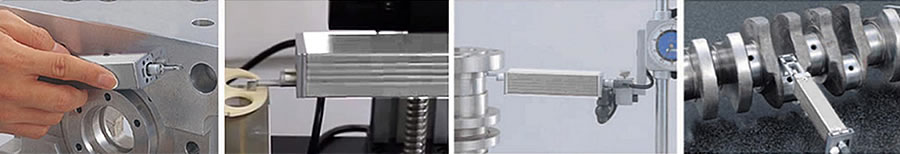

●一體式、分體式自由選擇測量方式，支持側向、向上等多種方向測量；
●采用 DSP 芯片進行控制和數據處理，速度快，功耗低；
●23個參數及波形Ra、Rz、Rq、Rt、Rp、Rv、R3z、R3y、RzJis、Ry、Rs、Rsm、Rsk、Rmr、Rku、Rmax、Rc、Rpc、Rk、Rpk、Rvk、Mr1、Mr2；
●160μm 大量程測量范圍（增強型可達320μm）；
●3.5英寸觸摸彩色液晶顯示器，數字/圖形顯示，帶背光，高亮度，寬視角；
●簡易按鍵和觸摸屏雙操作；
●支持藍牙打印和手機APP操作；

●顯示信息豐富、直觀、可顯示全部參數及圖形； ●兼容 ISO、DIN、ANSI、JIS 多個國家標準； ●內置鋰離子充電電池及充電控制電路，容量高、無記憶效應； ●有剩余電量指示圖標，提示用戶及時充電； ●可顯示充電過程指示，操作者可隨時了解充電程度； ●連續工作時間大于50個小時； ●超大容量數據存儲，可存儲 100 組原始數據及波形； ●實時時鐘設置及顯示，方便數據記錄及存儲； ●具有自動休眠、自動關機等節電功能； ●可靠防電機走死電路及軟件設計； ●顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說 明信息 ●人體工學殼體設計，堅固、小巧、便攜、可靠性高； ●中/英文語言選擇； ●可連接電腦和打印機； ●可打印全部參數或打印用戶設定的任意參數； ●可選配藍牙、曲面?zhèn)鞲衅?、小孔傳感器、測量平臺、傳感器護套、接長桿、微型打印機等附件；

四、粗糙度儀技術參數

顯示器		3.5英寸觸摸彩色液晶顯示器
測量參數		Ra、Rz、Rq、Rt、Rp、Rv、R3z、R3y、RzJis、Ry、Rs、Rsm、 Rsk、Rmr、Rku、Rmax、Rc、Rpc、Rk、Rpk、Rvk、Mr1、Mr2
測量范圍	Z軸（垂直）	±80μm/±160 μm（增強型）
	X軸（水平）	20mm
	參數	Ra、Rq: 0.005μm ～30μm Rz、R3z、Ry、Rt、Rp、Rm: 0.02μm～320μm Sk: 0～100% / S、Sm：1mm / tp：0～100%
分辨率	Z軸 （垂直）	0.01μm/±20μm
		0.02μm/±40μm
		0.04μm/±80μm
		0.08μm/±160μm
符合標準		ISO國際標,DIN德標,ANSI美標,JIS日標
圖形		支承率曲線，粗糙度輪廓，直接輪廓
濾波器		RC,PC-RC,Gauss,D-P
示值誤差		±6%
示值變動性		＜3%
傳感器	測量原理	位移式差動電感
	半徑	5μm
	材料	金剛石
	測力	4mN(0.4gf)
	角度	90°
	縱向半徑	40mm
	取樣長度 l(任選)	0.25mm，0.8mm，2.5mm
	評定長度	1L～5L可選（L為取樣長度）
驅動速度	測量時	當取樣長=0.25mm時，   Vt=0.135mm/s 當取樣長度= 0.8mm時，   Vt=0.5mm/s 當取樣長度= 2.5mm時，   Vt=1mm/s
	返回時	Vt=1mm/s
分辨率		0.001μm   當測量值 ＜10μm時 0.01μm   當 10μm≤測量值＜100μm時 0.1μm   當 測量值 ≥100μm
存儲		100組原始數據
數據接口		USB 2.0
電源		內置鋰離子充電電池 1塊
工作環境		溫度：0-50℃ 濕度：< 85% RH
外形尺寸		主機：64×53×160mm 驅動器：23×27×115mm
凈重		約400g
標準配置		主機、傳感器驅動器、驅動器連接線、標配傳感器、多刻線標準樣塊、試塊支架、 可調高度支架、電源適配器、隨機資料

標配高度調節支架	選配藍牙打印機

五、儀器選型指南

產品圖片
型號	OU1100	OU1200	OU1300
測量參數	Ra、Rz、Rq、Rt	Ra、Rz、Rq、Rt、Rp、Rv、R3z、R3y、RzJIS、Rs、Rsk、Rku、Rsm、Rmr	Ra、Rz、Rq、Rt、Rp、Rv、R3z、 R3y、RzJis、Ry、Rs、Rsm、Rsk、 Rmr、Rku、Rmax、Rc、Rpc、Rk、 Rpk、Rvk、Mr1、Mr2；
測量范圍	Ra:0.05~15.00μm	Ra:0.005~16.00μm	Ra:0.005~32.00μm
示值精度	0.01μm	0.001μm	0.001μm
示值誤差	±(10nm+0.1A)	±(5nm+0.1A)	≤±6%
示值變動性	＜6%	＜3%	＜3%
精度等級	民用	民用	軍工
傳感器類型	壓電式	位移式差動電感	位移式差動電感
傳感器型式	一體式	一體式	分體式
測量輪廓	無	有	有
圖形	無	有	有
濾波方式	無	有	有
存儲	無	有	有
通訊	無	無	有
可選探頭	無	曲面?zhèn)鞲衅?、小孔傳感器、測量平臺、 傳感器護套、接長桿等	曲面?zhèn)鞲衅鳌⑿】讉鞲衅?、測量平臺、 傳感器護套、接長桿等

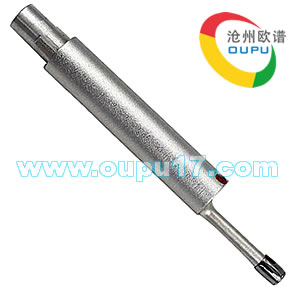

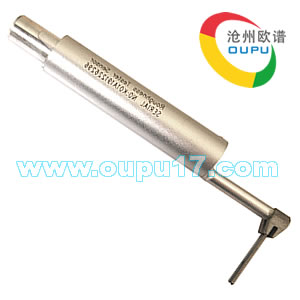

OU-001標準傳感器 使用OU-001標準傳感器，可測量平面、圓柱表面粗糙度，測量孔內表面時，孔徑最小為5mm，深度最大為22mm。	OU-002小孔傳感器 使用OU-002小孔傳感器，可測量孔徑大于2mm的孔內表面粗糙度，最大深度為9mm，也可測量平面、柱面。	OU-003曲面?zhèn)鞲衅?/div> 使用OU-003曲面?zhèn)鞲衅?，可測量曲率半徑大于3mm的凹凸曲面工件的表面粗糙度，也可測量適合的平面、柱面，配合測量平臺使用。

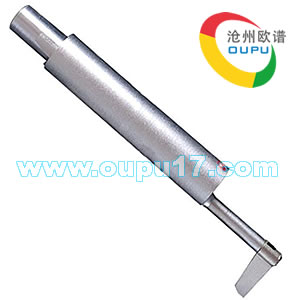

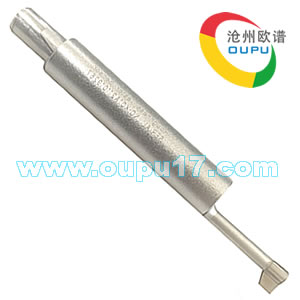

OU-004窄槽曲面?zhèn)鞲衅?/div> 使用OU-004窄槽曲面?zhèn)鞲衅?，可測量槽寬大于1.5mm，槽深小于7mm的溝槽；或者高度小于10mm的臺階的表面粗糙度，也可測量平面、柱面，配合測量平臺使用。	OU-005深槽曲面?zhèn)鞲衅?/div> 使用OU-005深槽曲面?zhèn)鞲衅?，可測量槽寬大于2mm，槽深小于13mm的溝槽；或者高度小于15mm的臺階的表面粗糙度，也可測量平面、柱面，配合測量平臺使用。	OU-006溝槽傳感器 使用OU-006溝槽傳感器，可測量槽寬大于2.5mm，槽深小于3mm的溝槽；或者高度小于3mm的臺階的表面粗糙度，也可測量平面、柱面，配合測量平臺使用。

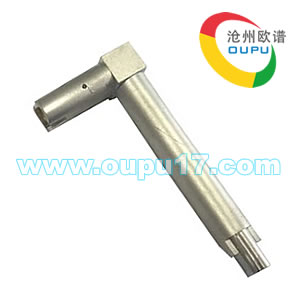

OU-007深槽傳感器 使用OU-007深槽傳感器，可測量槽寬大于2.5mm，槽深小于10mm的溝槽；或者高度小于10mm的臺階的表面粗糙度，也可測量平面、柱面，配合測量平臺使用。	OU-008深槽傳感器 使用OU-008深槽傳感器，可測量槽寬大于1.2mm，槽深小于13mm的溝槽；或者高度小于15mm的臺階的表面粗糙度，也可測量平面、柱面，配合測量平臺使用。	OU-009探頭加長桿/延長桿 專用于深孔內部表面粗糙度的測量，可以延長50mm，也就是可以測深度50mm以內的內孔表面粗糙度，最多加配3根。需要配合測量平臺進行測量。

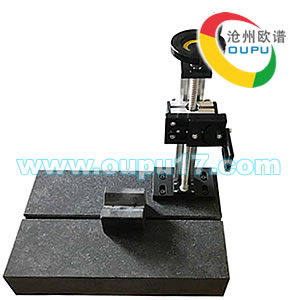

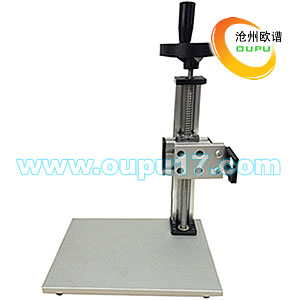

OU-010直角傳感器 使用直角測量機構包括直角傳感器和直角轉接桿；使用直角測量機構，使機構橫向運動進行測量，可以測量凹槽、曲軸等表面。配合平臺使用。	OU-011鑄鐵平臺 粗糙度儀測量平臺(小平臺)絲杠升降，重量輕，方便移動，用來測量形狀較小的工件，可提高測量精度。升降高度：200±1mm ; 回程誤差：不大于手輪的1/6 圈； 測量平臺尺寸：260mm×180mm×12mm。	OU-012大理石測量平臺 絲桿升降，平臺上設置V型槽，用來測量形狀較小的工件，可提高測量精度。 花崗巖平臺平面度：00級|平面公差值3μm 花崗巖平臺尺寸：400×250×70mm 垂直升降高度：300±1mm 升降回程誤差：≤手輪旋轉1/6圈 重量：40kg

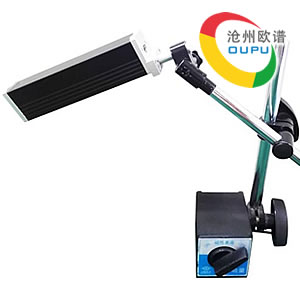

OU-013高度架 高度調節架可以，可以快速調整測試高度和角度，高度可選300mm、500mm、600mm	OU-014磁性表座 磁性表座可以吸附在鋼鐵產品表面，可以快速調整測試角度，可調尺寸200×200mm
