OU-D3型電火花檢測儀

一、功能及用途

滄州歐譜OU-D3型電火花檢漏儀是用來檢測油氣管道、電纜、搪瓷、金屬貯罐、 船體等金屬表面防腐絕緣層的施工質量、老化、腐蝕的微孔、氣隙的一種專用檢測設備。
●廣泛應用于油、氣田防腐絕緣廠，油建公司管道安裝隊，石油儲罐建設部門的防腐質量監理部門的質量技術監督；
●應用于燃?xì)夤?，自?lái)水公司的金屬管道的防腐質量檢測；
●造船廠、石化廠、軍工廠、機械廠、搪瓷廠及大型橋梁工程建設單位的涂敷防腐質量檢測；
●管道運輸企業，防腐層老化程度檢測及大修涂敷質量檢測。

二、特點

●體積小，質量輕，降低檢測人員野外工作勞動強度。
●微電子一體化高壓發生器，克服靜電現象；
●采用數字顯示，提高輸出精度；
●開機自檢功能；
●防靜電，高壓誤輸入等防護系統；
●線路采用模塊化結構，三防設計，大大提高儀器野外使用的壽命和可靠性。

三、電火花檢漏儀檢測原理

金屬表面絕緣防腐層過薄、漏鐵及漏電微孔處的電阻值和氣隙密度都很小，當有高壓經過就形成氣隙擊穿而產生火花放電，給報警電路產生一個脈沖信號，報警器發出聲光報警，根據這一原理達到防腐層檢漏目的。

四、技術參數

測量范圍	0.05-12mm(環氧煤瀝青 石油瀝青)、0.05-20mm (訂制)
輸出電壓	0.6-30KV、0.6-50KV(訂制)
供電電壓	DC12V
報警	蜂鳴器報警
功耗	＜6W
外形尺寸	220×130×88mm
重量	主機1.6kg
標準配置	主機、探棒、探桿、直探刷、管道口探刷、地線夾、電源線、 包裝箱、高壓棒連接線、保險管、充電器、隨機文件

五、檢測電壓附表

防腐材料	防腐層厚度	檢測電壓	備注
環氧煤瀝青	0.2	4-5KV或自定	如有標準應根據標準執行
	0.4
	0.6
	0.8
石油瀝青	2	11
	3	15
	5.5	18
	7	20
	9	24
聚乙烯膠帶	根據：3249TC=V公式換算 V:電壓、TC:防腐層厚度 按SY4014-92驗收規范標準執行
搪玻璃	視經驗確定檢測電壓 一般為8KV-20KV
其它防腐材料	根據設計部門的設計檢測電壓或材料本身的絕緣性而定

涂層厚度	參考電壓(KV)	涂層厚度	參考電壓(KV)
50	0.7	1250	5.5
100	1	1500	6.3
150	1.2	2000	8
200	1.5	2500	9.6
250	1.7	3000	11.1
300	2	3500	12.6
350	2.2	4000	14.1
400	2.4	5000	17.1
500	2.9	6000	20.1
600	3.3	8000	25.7
800	4	10000	30.1
1000	4.7

六、型號對照表

產品圖片
型號	OU-D1	OU-D2	OU-D3
測量范圍	0.05-10mm	0.05-10mm	0.05-10mm
輸出電壓	0.5-30KV	0.5-30KV	0.5-30KV
分辨率	0.1KV	0.5KV	0.1KV
供電電壓	直流 DC12V	直流 DC12V	直流 DC12V
報警	聲、光	聲、光	聲、光
電壓指示	數字	指針	數字
計數	有	無	無
外形尺寸	250×210×90mm	170×160×70mm	220×130×88mm
重量	1.3kg	1.5kg	1.6kg

七、訂做各種探刷

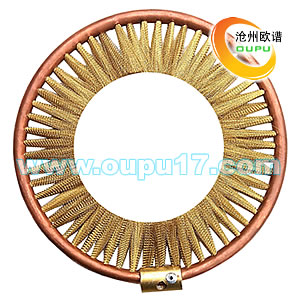

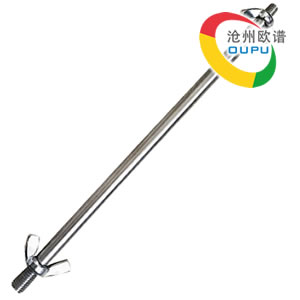

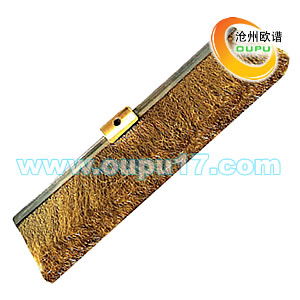

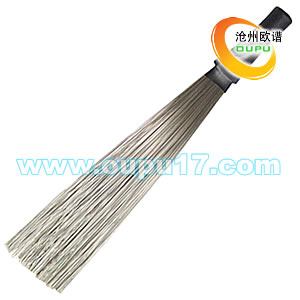

直探刷	管道口探刷	加長探桿

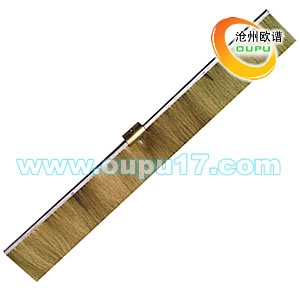

加長直探刷	外壁弧形探刷	內壁弧形探刷

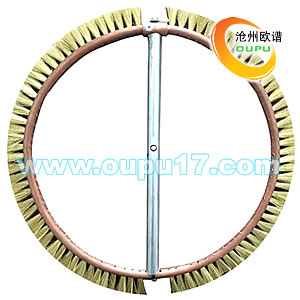

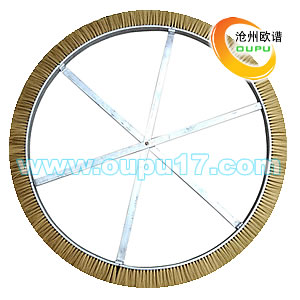

大管道內壁探刷	常規管道內壁探刷	小管道內壁探刷

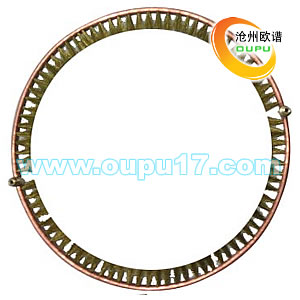

大管道外壁探刷	常規管道外壁探刷	小管道外壁探刷

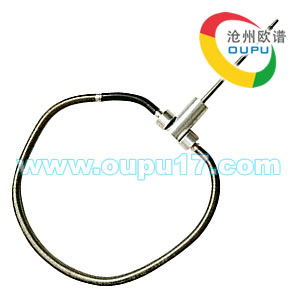

外壁拉簧探刷
