OU-D1型交流電火花檢測儀

一、功能及用途

OUD1型電火花檢測儀是我公司新研制的具有漏點計數功能的智能型電火花檢測儀，是檢測金屬基體上防腐涂層質量的專用儀器，本儀器可以對不同厚度的搪玻璃、玻璃鋼、環氧煤瀝青、油漆和橡膠襯里等涂層進行檢測。當防腐層有質量問題時，如出現針孔、氣泡和裂紋，儀器將發出明亮的電火花，同時聲音報警。本儀器設計先進，性能穩定可靠，可廣泛應用于化工、石油、橡膠、搪瓷、管道防腐等行業，是用來檢測金屬防腐層質量的理想儀器工具。

二、電火花檢測儀特點

●功耗低，體積小, 重量輕；
●操作簡單，直觀方便等特點；
●漏點計數；

三、電火花檢漏儀檢測原理

金屬表面絕緣防腐層過薄、漏鐵及漏電微孔處的電阻值和氣隙密度都很小，當有高壓經過就形成氣隙擊穿而產生火花放電，給報警電路產生一個脈沖信號，報警器發出聲光報警，根據這一原理達到防腐層檢漏目的。

四、電火花檢測儀技術參數

測量范圍	0.05-10mm (也可根據用戶需要提供檢測防腐層在10mm以上的儀器)
輸出電壓	0.6-30KV （無級連續可調)
直流供電	12V
功耗	＜6W
電壓精準度	±（0.1KV+3％讀數）
分辨率	0.1KV
漏點計數	智能計數，最高記憶999
缺陷指示	聲、光雙報警
體積	250×210×90mm
重量	1.3kg
標準配置	主機、探棒、探桿、直探刷、地線夾、電源線、 包裝箱、高壓棒連接線、保險管、隨機文件

五、電火花檢漏儀檢測電壓附表

防腐材料	防腐層厚度	檢測電壓	備注
環氧煤瀝青	0.2	4-5KV或自定	如有標準應根據標準執行
	0.4
	0.6
	0.8
石油瀝青	2	11
	3	15
	5.5	18
	7	20
	9	24
聚乙烯膠帶	根據：3249TC=V公式換算 V:電壓、TC:防腐層厚度 按SY4014-92驗收規范標準執行
搪玻璃	視經驗確定檢測電壓 一般為8KV-20KV
其它防腐材料	根據設計部門的設計檢測電壓或材料本身的絕緣性而定

涂層厚度	參考電壓(KV)	涂層厚度	參考電壓(KV)
50	0.7	1250	5.5
100	1	1500	6.3
150	1.2	2000	8
200	1.5	2500	9.6
250	1.7	3000	11.1
300	2	3500	12.6
350	2.2	4000	14.1
400	2.4	5000	17.1
500	2.9	6000	20.1
600	3.3	8000	25.7
800	4	10000	30.1
1000	4.7

六、型號對照表

產品圖片
型號	OU-D1	OU-D2	OU-D3
測量范圍	0.05-10mm	0.05-10mm	0.05-10mm
輸出電壓	0.5-30KV	0.5-30KV	0.5-30KV
分辨率	0.1KV	0.5KV	0.1KV
供電電壓	直流 DC12V	直流 DC12V	直流 DC12V
報警	聲、光	聲、光	聲、光
電壓指示	數字	指針	數字
計數	有	無	無
外形尺寸	250×210×90mm	170×160×70mm	220×130×88mm
重量	1.3kg	1.5kg	1.6kg

七、訂做各種探刷

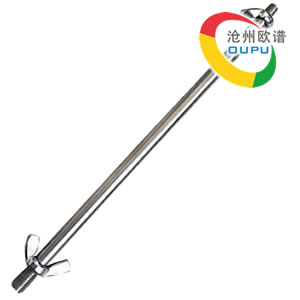

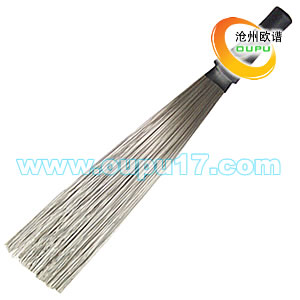

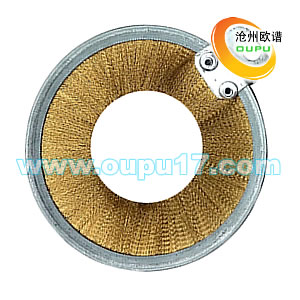

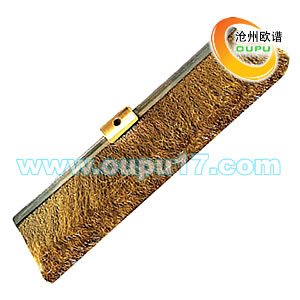

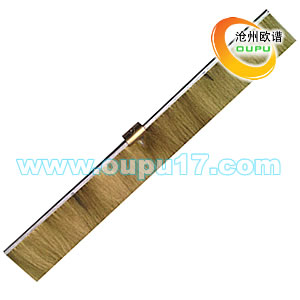

直探刷	管道口探刷	加長探桿

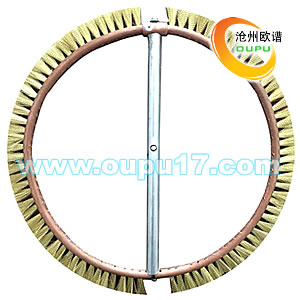

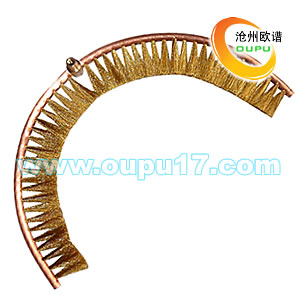

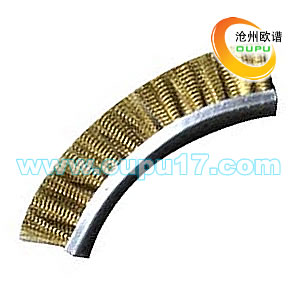

加長直探刷	外壁弧形探刷	內壁弧形探刷

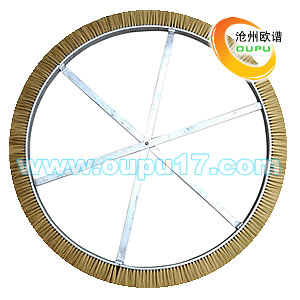

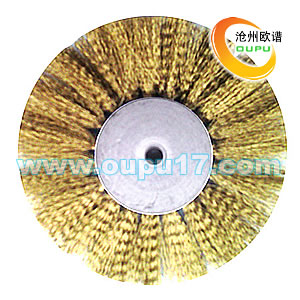

大管道內壁探刷	常規管道內壁探刷	小管道內壁探刷

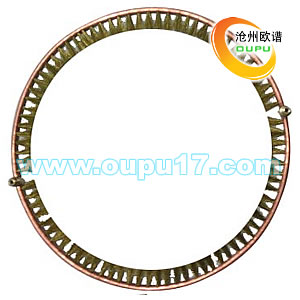

大管道外壁探刷	常規管道外壁探刷	小管道外壁探刷
