OU5330交流磁粉探傷儀

一、產品簡介

OU5330交流磁粉探傷儀是我公司吸收國內外同類產品的優點自行設計生產的新型磁粉探傷設備。采用外加磁場磁化法，使儀器具有體積小、重量輕等優點。高集成化電路使一臺設備兼?zhèn)湓瓗追N設備的全部功能，該儀器可配A、D、E、O四種探頭。

二、該儀器備有三種探頭：（A、D、O、E）

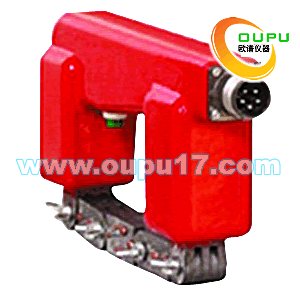

●馬蹄探頭：(A型) 它可以對各種角焊縫，大型工件的內外角進行局部探傷。
●電磁軛探頭：(D型)它配有活關節，可以對曲面、平面工件進行探傷。

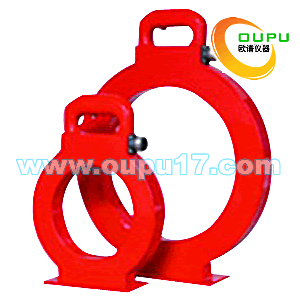

●磁 環：(O型)它能滿足所有能放入工件的周向裂紋的探傷，用它來檢測工件的疲勞裂痕 (疲勞裂痕均垂直于軸向)極為方便，用它還可以對工件進行遠離法退磁。
●E型探頭:(即旋轉磁場探頭) 它能對各種焊縫和幾何形狀大的曲面，進行一次全方位探傷，不需要像Ｄ型、Ａ型探頭那樣，對每一部位必須在互相垂直的方向上分二次探傷，因而提高了探傷速度，由于探頭上裝有工作照明燈，便于讓探傷工在足夠的光度下進行觀察，探頭裝有滾輪，即方便操作又增加了速度。

三、技術參數

探頭類型	A型-馬蹄探頭	D型-磁軛探頭	O型-磁 環	E型-旋轉磁場探頭
提升力	AC≥4.5Kg DC≥18Kg	AC≥5Kg DC≥18Kg （無關節時）	中心磁強：1800e	≥12Kg
探頭極距	極距：20-160mm（可調）	極距：60-220mm（可調）	內徑：150mm	110mm
重量	2.0Kg	2.5Kg	2.8Kg	3.0Kg
輸入電壓	220V±10%, 50HZ
工作電壓	AC38V，DC10V
探傷速度	≥6米/分
探頭溫升	≤60℃
工作節拍	建議在長時間連續工作時：充磁時間≤3秒，間隙時間≥5秒
儀器重量	7.0kg
儀器尺寸	262×130×228mm
靈敏度	A型試片顯清晰
標準配置	1、OU5330型主機1臺 2、探頭 按客戶需要選配 3、輸入電源電纜線1根 4、輸出探頭電纜線 1根 5、保險絲 5A 2只 6、照明燈泡 12V/10W（馬蹄式探頭配用）1只 7、產品合格證保修卡1份

四、探頭說明

A型探頭： 馬蹄磁軛角焊縫探頭，活動關節斜面磁頭，配有工作燈；對異形面、形狀復雜工件探傷尤其適用。 極距：20-160；提升力：AC≥5，DC≥18。 配備一臺電磁軛角焊縫探傷儀，探頭采用活關節可自由調節使用范圍廣。	D型探頭： 電磁軛探頭，多種活動關節，磁化強度大。 極距：60-220，提升力：AC≥6，DC≥20。 配備一臺電磁軛角焊縫探傷儀，探頭具有導磁高、磁化強度大等特點。	O型探頭： 也稱環形探頭，內徑：150，中心磁場≥180Oe。 配備一臺環形探傷儀，它是采用線圈通電時產生強磁場的原理設計的，適用于軸棒類、管道類、螺栓類等復雜工件的分段探傷或退磁。
E型探頭： 交叉磁軛探頭或旋轉磁場探頭，可一次全方位復合磁化探傷，行走滾輪和工作燈可提高探傷速度。 極距：110，提升力：AC≥8。配備一臺旋轉磁場探傷儀，兩只交叉的磁軛采用交流電移相技術，使之產生隨時間變化的合成旋轉磁場，對工件一次全方位復合磁化。探頭速度快、檢測質量高。

五、操作與維修

使用本儀器前請詳細閱讀本說明書，了解掌握儀器結構和技術性能，檢查電源與本儀器要求是否相符，連接是否正確，正確無誤后方可接通電源，初次使用或久藏復用前，應檢查儀器是否完好。

1. 操作步驟
1.1 將電源插頭線與儀器電源插座接好，探頭和輸出插座連接好。
1.2 接通儀器電源開關，此時電源指示燈亮，儀器控制電路同時接通，伺服工作。
1.3 將探頭和被檢工件接觸好，按下探頭上的開關，這時儀器對工件呈磁化狀態，工作燈亮。松開開關，則切斷主回路電源，工件停止磁化。
1.4 停止使用時，關斷儀器電源開頭，切斷電源。

2. 故障檢修
電源接通無指示、不工作，保險絲熔斷、因短路或過載引起。
按下開關，探頭工作，無工作指示，因工作指示燈損壞引起。
工作指示燈亮，探頭不充磁，主電路或控制電路有故障。
接通電源，不按充磁開關即充磁，控制電路或雙向可控硅壞。

六、注意事項

1. 本儀器工作節拍：建議在長時間連續工作時： 充磁時間≤3秒，間息時間≥5秒。
2. 在使用前應檢查供電電壓是否符合儀器要求，如過高或過低會損壞儀器或影響探傷效果。
3. 使用時探頭端面應與被檢工件保持良好接觸，然后再按下充磁開關，此時磁化效果理想。
4. 本儀器雖有很好的空載過流保護電路，但在使用時，應盡量避免空載工作，以減少產生不必要的溫升。
5. 本儀器可連續工作，如發現部分發熱嚴重即停止使用，待查明原因后再使用。
6. 儀器及附件應在清潔、干燥、無腐蝕環境中使用或存放。
7. 在自行修理時，請注意機內高壓危險。 按下充磁工作開關時，不可開關電源。
8. 儀器外殼必須可靠接地。
9. 發生電路故障如無法修理，請將儀器發回滄州歐譜公司服務中心。
