OU5310交直流磁粉探傷儀

一、產品簡介

OU5310型交直流多用磁粉探傷儀，除具有便攜式機種一切優點外，還具有移動式機種的某些長處，儀器面板下部裝有兩個輸出插座，可分別供給A型、D型探頭和O型環探線圈所需的交直流電流。
本機采用可控硅觸發電路，電子元件經嚴格篩選，整機經老化處理，故工作性能穩定可靠，故障率低。儀器輸出為安全電壓，對不允許進入高壓設備探傷的場合更為合適。

二、該儀器備有三種探頭：（A、D、O）

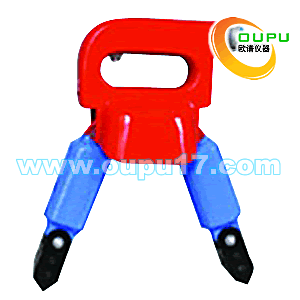

●馬蹄探頭：(A型) 它可以對各種角焊縫，大型工件的內外角進行局部探傷。

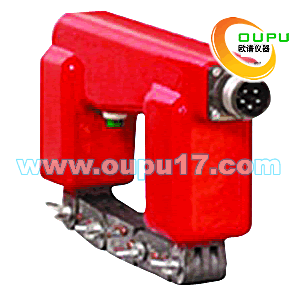

●電磁軛探頭：(D型)它配有活關節，可以對曲面、平面工件進行探傷。

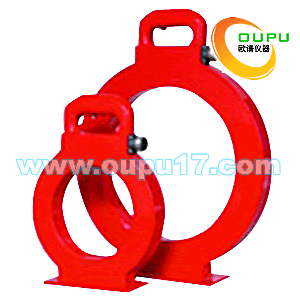

●磁 環：(O型)它能滿足所有能放入工件的周向裂紋的探傷，用它來檢測工件的疲勞裂痕 (疲勞裂痕均垂直于軸向)極為方便，用它還可以對工件進行遠離法退磁。

三、技術參數

探頭類型	A型-馬蹄探頭	D型-磁軛探頭	O型-磁 環
提升力	AC≥4.5Kg DC≥18Kg	AC≥5Kg DC≥18Kg （無關節時）	中心磁強：1800e
探頭極距	極距：20-160mm（可調）	極距：60-220mm（可調）	內徑：150mm
重量	2.0Kg	2.5Kg	2.8Kg
輸入電壓	220V±10%, 50HZ
工作電壓	AC38V，DC10V
儀器重量	6.0kg
儀器尺寸	262×130×228mm
靈敏度	A型試片顯清晰
標準配置	1、OU5310型主機1臺 2、探頭 按客戶需要選配 3、輸入電源電纜線1根 4、輸出探頭電纜線 1根 5、保險絲 5A 2只 6、照明燈泡 12V/10W（馬蹄式探頭配用）1只 7、產品合格證保修卡1份

四、探頭說明

A型探頭： 馬蹄磁軛角焊縫探頭，活動關節斜面磁頭，配有工作燈；對異形面、形狀復雜工件探傷尤其適用。 極距：20-160；提升力：AC≥5，DC≥18。 配備一臺電磁軛角焊縫探傷儀，探頭采用活關節可自由調節使用范圍廣。	D型探頭： 電磁軛探頭，多種活動關節，磁化強度大。 極距：60-220，提升力：AC≥6，DC≥20。 配備一臺電磁軛角焊縫探傷儀，探頭具有導磁高、磁化強度大等特點。	O型探頭： 也稱環形探頭，內徑：150，中心磁場≥180Oe。 配備一臺環形探傷儀，它是采用線圈通電時產生強磁場的原理設計的，適用于軸棒類、管道類、螺栓類等復雜工件的分段探傷或退磁。

五、操作與維修

使用本儀器前請?jiān)敿?xì)閱讀本說明書，了解掌握儀器結構和技術性能，檢查電源與本儀器要求是否相符，連接是否正確，正確無誤后方可接通電源，初次使用或久藏復用前，應檢查儀器是否完好。

1. 操作步驟
1.1 將電源插頭線與儀器電源插座接好，探頭和輸出插座連接好。
1.2 接通儀器電源開關，此時電源指示燈亮，儀器控制電路同時接通，伺服工作。
1.3 將探頭和被檢工件接觸好，按下探頭上的開關，這時儀器對工件呈磁化狀態，工作燈亮。松開開關，則切斷主回路電源，工件停止磁化。
1.4 停止使用時，關斷儀器電源開頭，切斷電源。

2. 故障檢修
電源接通無指示、不工作，保險絲熔斷、因短路或過載引起。
按下開關，探頭工作，無工作指示，因工作指示燈損壞引起。
工作指示燈亮，探頭不充磁，主電路或控制電路有故障。
接通電源，不按充磁開關即充磁，控制電路或雙向可控硅壞。

六、注意事項

1. 本儀器工作節拍：建議在長時間連續工作時： 充磁時間≤3秒，間息時間≥5秒。
2. 在使用前應檢查供電電壓是否符合儀器要求，如過高或過低會損壞儀器或影響探傷效果。
3. 使用時探頭端面應與被檢工件保持良好接觸，然后再按下充磁開關，此時磁化效果理想。
4. 本儀器雖有很好的空載過流保護電路，但在使用時，應盡量避免空載工作，以減少產生不必要的溫升。
5. 本儀器可連續工作，如發現部分發熱嚴重即停止使用，待查明原因后再使用。
6. 儀器及附件應在清潔、干燥、無腐蝕環境中使用或存放。
7. 在自行修理時，請注意機內高壓危險。 按下充磁工作開關時，不可開關電源。
8. 儀器外殼必須可靠接地。
9. 發生電路故障如無法修理，請將儀器發回滄州歐譜公司服務中心。
