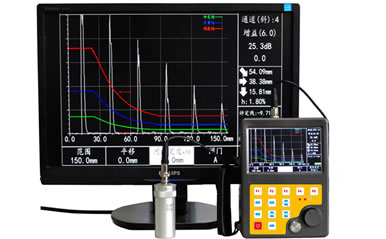

OU5105超聲波探傷測厚一體儀

一、產品概述

OU5105數字式超聲波探傷儀是探傷測厚一體機集超聲波探傷、超聲波測厚、超聲波穿透功能測厚于一體，具有WIFI、HDMI、數字濾波等多種功能，適用于工業領域金屬和非金屬材料表面及內部缺陷的超聲波檢測，設計符合人體工程學的要求，簡單直觀、方便實用。通過簡單的基本操作提供極高水平的探傷檢測，無論經驗豐富還是初涉行業的超聲檢測人員都可得心應手地使用這款探傷儀。
OU5105數字式探傷測厚一體機匯集了超聲波探傷、測厚、計算機、電子、模具、工藝等現代高新技術，實現了這些高新技術的完美結合。為業界提供了性能更加優越，功能更加強大的探傷測厚一體機器。 可以廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。
儀器特點：功能全、性價比高。

二、執行標準

●人體工程學優化設計
體積小、重量輕，整機的外形尺寸為180×130×40mm，包括電池重量?jī)H為0.75kg，操作和攜帶極為便利；

●內置國內外行業標準
儀器內置11套國家標準，兼容歐標EN12668-1:2010，方便設定各種DAC、AVG曲線參數；

●探傷精準 靈敏度高
具有數字濾波功能，精準選擇頻帶，尤其在檢測鑄件等晶粒粗大材料時，能很好地濾除雜波，實現智能分析，使細微缺陷無所遁形；

●高精度測厚 可穿透涂層
儀器自帶測厚儀校準試塊。具有獨立的測厚儀操作軟件界面，測厚精度為0.01mm，并具有涂層穿透功能，可輕松穿透1mm厚涂層，獲得涂層下工件的準確厚度值；

●高清顯示 可隨意調節界面風格
高分辨率5.0英寸（800×480）寬屏真彩TFT液晶顯示屏，可根據使用環境的變化選擇不同的界面風格，液晶屏的亮度可調，顯示波形細膩，主從式菜單，中英文語言自由切換，注重用戶體驗；

●錄像功能 數據海量存儲
可全程錄制探傷過程，進行波形回放，實現數據數字化存儲及管理。為探傷初學者，探傷結果分析提供便利條件；同時支持FT擴展，實現探傷數據海量存儲；

●HDMI接口 支持教學使用
通過HDMI接口，可連接投影儀等多媒體設備，便于院校及科研院所教學使用；

●WIFI通信 隨時隨地查詢探傷結果
具有無線網絡功能，實現儀器和手機互聯，通過手機可遠程訪問儀器，查詢靜態存儲文件；

●低功耗設計 性能可靠
節電設計，可連續工作10小時以上，高性能鋰電池模塊便于拆裝。

●多種檢測功能模塊
連續存儲功能模塊，實現掃查過程波形全程記錄，特別適用于探傷數據的保存、分析和教學示范;時間B掃描功能模塊，實現快速腐蝕測厚評估;AWS D1.1專業功能模塊，適合鋼結構焊縫檢測評估。

●多種檢測操作功能
波峰記憶功能，實時動態記錄當前波形頂波峰值點信息，儀器校準探傷輕松搞定;波峰搜索功能，實現閘門自動搜索波峰，檢測操作更方便;自動增益功能，實現閘門內波幅自動到達80%;波形對比功能，方便用戶觀察對比正常檢測回波與異常檢測回波的細微變化;波形擴展功能，實時查看回波細節;具有回波包絡功能，實現缺陷類別高級分析。

●自動校準功能
自動校準材料聲速、探頭延時、探頭K值;方便的DAC、AVG曲線制作及應用;DAC曲線制作嵌入標準ASME、ASME III、JIS、EN1712、GB/T11345、NB/T47013.3等國內外標準，并可自定義設置多達7條DAC曲線參數，極大方便用戶快速選擇DAC曲線參數;DAC曲線靈敏度查詢表功能，方便學員查看制作DAC曲線的靈敏度當量、填寫報告;軟件操作流程化設計，參數自動調節，即使是初學者也能很快掌握基本的探傷操作方法。

●自動測試功能
儀器性能自動測試，方便用戶快速測量?jī)x器水平線性和垂直線性等儀器重要指標性能。

●方波激勵技術
先進的方波激勵技術，對檢測高衰減材料或厚工件具有極佳的穿透力和信噪比;可調節的激勵脈沖寬度、激勵電壓、阻尼電阻，使在檢測薄工件和復合材料都具有較高的分辨率。

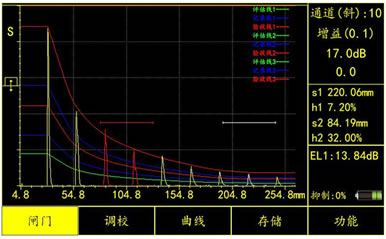

HDMI功能	檢測界面
參數界面	文件管理

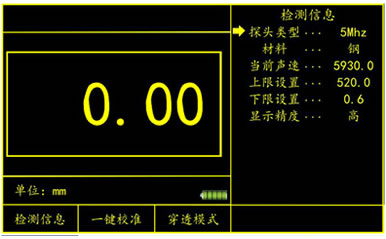

測厚界面	手機客戶端

三、超聲波探傷儀主要技術參數

工作原理	超聲波（脈沖-回波/回波-回波）
探測范圍	0～14000mm（鋼縱波）
材料聲速	300～15000m/s
脈沖移位	-45～1000mm（鋼縱波）
動態范圍	≥30dB
探傷靈敏度余量	≥65dB（2.5Z20N探頭）
遠區分辨力	≥26dB
電噪聲電平	≤10%（1 ～ 4MHz）
等效輸入噪聲	＜80×10-9V/√Hz
工作頻率范圍	0.5～20 MHz
脈沖重復頻率	20～1000Hz，步進1Hz
脈沖電壓	25～400V可調，步進25V
脈沖寬度	方波，方波寬度30～1000ns可調，步進0.1ns
薄板分辨力	≤3mm（5C10N探頭）
探頭零點	0～800μs
衰減器誤差	每12dB ± 1dB
垂直線性誤差	≤3%
水平線性誤差	≤0.5%
阻抗匹配	50、100、150、400Ω四檔可選
抑制	0～80%
檢波方式	負向檢波、正向檢波、雙向檢波、濾波、RF檢波
增益調節	0～110dB：分0.1/1/2/6步進調節
AWS D1.1/D1.5	根據美國焊接協會AWS的D1.1/1.5計算鋼結構和橋梁焊縫等級
DAC功能	用于制作、設置和應用DAC曲線
AVG功能	用于制作、設置和應用AVG曲線
截圖功能	將儀器屏幕存為圖片并輸出到U盤中
動態回放	擴展TF卡，海量存儲
閘門	閘門方式：off/進波/失波
存儲	1000組數據集，包括儀器設置、探傷狀態和回波圖形等
自動增益功能	使閘門內回波幅度自動調節到指定幅度
峰值記憶功能	顯示波形包絡
凍結功能	凍結屏幕波形
自動校正功能	用于校正材料聲速與探頭零點，校正模式：聲速+零點/聲速/零點
角度測量功能	用于測量探頭角度
測厚范圍	普通模式0.75-300mm 穿透涂層2-150mm （取決于探頭、被測材料和表面狀況）
測厚誤差	±(1%H＋0.1)mm，H為被測物實際厚度
工作時間	≥9V
工作電壓	15～19V（外部電源，DC），12V（電池，DC）
工作溫度	-10 ～ 40℃
外觀尺寸	180×130×40mm
重量	約0.9kg（含電池）

四、標準配置

名稱	數量
主機	1
鋰電池	1
充電器	1
接頭連接電纜	2
直探頭	1
斜探頭	1
5MP10雙晶探頭	1
耦合劑	1
合格證	1
操作手冊	1
裝箱清單	1
保修卡	1
包裝箱	1
