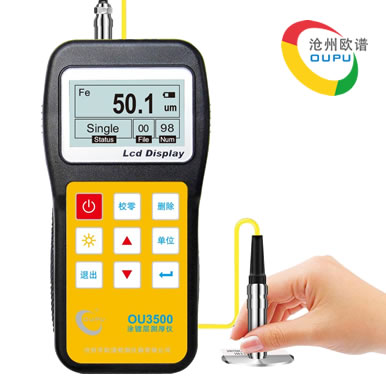

OU3500涂鍍層測厚儀

一、概述

滄州歐譜OU3500涂層測厚儀是歐譜公司新研發的新產品，是一種小型便攜式儀器，磁性測厚儀也稱涂層測厚儀、鍍層測厚儀、涂鍍層測厚儀。其性能穩定、測量準確、重現性好、經濟耐用。產品符合以下標準：
GB/T 4956─1985 磁性金屬基體上非磁性覆蓋層厚度測量 磁性方法；
GB/T 4957─1985 非磁性金屬基體上非導電覆蓋層厚度測量 渦流方法；
JB/T 8393─1996 磁性和渦流式覆層厚度測量儀；
JJG 889─95 《磁阻法測厚儀》；
JJG 818─93 《電渦流式測厚儀》；

二、主要特點：

●零位穩定：所有涂層測厚儀測量前都要求校準零位，可以在隨儀器的校零板或未涂覆的工件上校零；
●儀器零位的穩定是保證測量準確的前提。一臺好的測厚儀校零后，可以長時間保持零位不漂移，確保準確測量；
●精度高 ：本公司產品簡單校0后精度即可達到1-2%是目前市場上能達到A級的產品,其精度與穩定性高于國內同類產品；
●線性編輯：多數涂層測厚儀除了基礎校零外，儀器本身沒有線性編輯，使得測量重復性誤差大，本儀器出廠加入線性編輯增加測量精度與重復穩定性；
●溫度補償：涂覆層厚度的測量受溫度影響非常大。同一工件在不同溫度下測量會得出很大的誤差。所以好的測厚儀應該具備理想的溫度補償技術，以保證不同溫度下的測量精度；
●獨特的直流采樣技術：使得測量重復性較傳統交流技術有無可比擬的優越和提高；
●可設置限界：對限界外的測量值能自動報警；
●具有兩種測量方式：連續測量方式和單次測量方式；
●探頭線：特殊訂制可經受幾百萬次的曲折。

三、適用范圍

OU3500鍍層測厚儀采用了磁性和渦流兩種測厚方法，可無損地測量磁性金屬基體( 如鋼、鐵、合金和硬磁性鋼等 )上非磁性覆蓋層的厚度(如鋁、鉻、銅、琺瑯、橡膠、油漆等)及非磁性金屬基體(如銅、鋁、鋅、錫等)上非導電覆蓋層的厚度(如:琺瑯、橡膠、油漆、塑料等)。
本儀器廣泛地應用在電鍍、防腐、航天航空、化工、汽車、造船、輕工、商檢等檢測領域。是材料保護專業理想的儀器。

四、主要技術指標

型號	OU3500-F	OU3500-N	OU3500-FN
測定對象	磁性金屬上非磁性涂鍍層	非磁性金屬上絕緣層	磁性金屬上非磁性涂鍍層 非磁性金屬上絕緣層
測量范圍	F1、N1、F1/90型 0～1250um F10型 0～10000um
測量誤差	F1、N1、F1/90-(1-3%H+1)；二點校準精度1％ F10-(1-3%H+10) 二點校準精度1％
校準方法	一點校準、二點校準
顯示分辨率	0.1μm(測量范圍小于100μm)、1μm(測量范圍大于100μm)
存儲	存儲500個數據
工作方式	直接方式和成組方式
測量方式	連續測量和單次測量
關機方式	手動關機和自動關機
統計功能	測量次數、最大值、最小值、平均值
設置限界	對限界外的測量值能自動報警
刪除功能	對粗大誤差及錯誤設置可進行刪除處理
提示音	音樂鈴聲
其它功能	電源欠壓指示、錯誤提示
溫度補償	0～50℃
使用環境溫度	-10℃～60℃
電源	1.5V×2
外型尺寸	120×65×30mm
重量	300g
標準配置	主機、F型或N型探頭、校準片、基體一塊、電池、說明書、保修卡、儀器箱

五、探頭種類

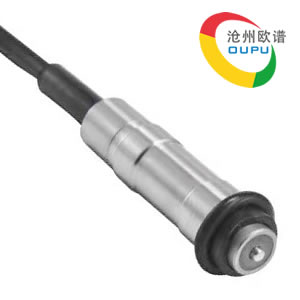

F1探頭 工作原理： 磁感應 測量范圍： 0-1250um 分辨力： 100um以下0.1um   100um以上1um 示值誤差： 1.一點校準：±(1-3%H+1)um   2.兩點校準：±(1%H+1)um 測量條件: 1.最小曲率半徑：凸1.5mm   2.基體最小面積的直徑：Ф7mm   3.最小臨界厚度：0.5mm 探頭尺寸： Ф12×47mm	N1探頭 工作原理： 電渦流 測量范圍： 0-1250um 分辨力： 100um以下0.1um   100um以上1um 示值誤差： 1.一點校準：±(1-3%H+1)um   2.兩點校準：±(1%H+1)um 測量條件: 1.最小曲率半徑：凸3mm   2.基體最小面積的直徑：Ф5mm   3.最小臨界厚度：0.3mm 探頭尺寸： Ф15×73mm

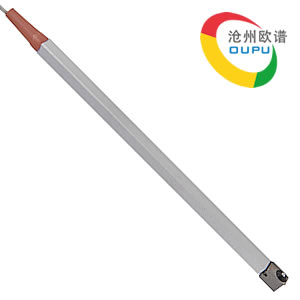

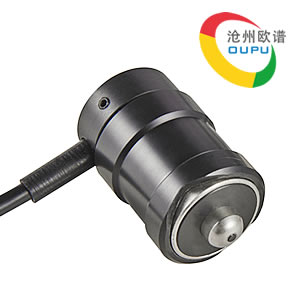

F10探頭 工作原理： 磁感應 測量范圍： 0-10000um 分辨力： 1000um以下1um   1000um以上10um 示值誤差： 1.一點校準：±(3%H+10)um   2.兩點校準：±(1%H+10)um 測量條件: 1.最小曲率半徑：凸10mm   2.基體最小面積的直徑：Ф40mm   3.最小臨界厚度：2mm 探頭尺寸： Ф27×47mm	F1/90探頭 工作原理： 磁感應 測量范圍： 0-1250um 分辨力： 1000um以下1um   1000um以上10um 示值誤差： 1.一點校準：±(1-3%H+1)um   2.兩點校準：±(1%H+1)um 測量條件: 1.最小曲率半徑：平直   2.基體最小面積的直徑：Ф7mm   3.最小臨界厚度：0.5mm 探頭尺寸： Ф7.5×11×200mm
