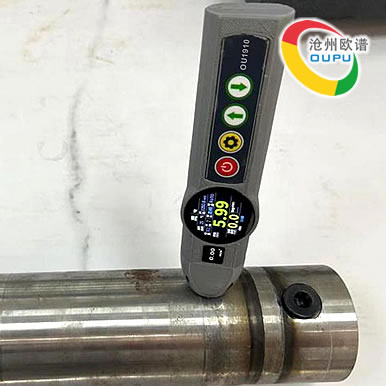

OU1910多功能電磁超聲測厚儀

一、產品簡介

OU1910多功能電磁超聲測厚儀是一款筆式超小型、無需聲耦合劑、非接觸式厚度測量的儀器,可實現金屬或?qū)Т判圆牧系暮穸葴y量，同時又能對磁性工件外面的涂鍍層厚度進行測量。在儀器吸附在工件上時，能夠測量工件的振動情況。

二、產品特點

●體積小，攜帶方便；
●對工件表面要求不高，對粗糙表面無需打磨處理，可實現非接觸式測量；
●對涂層不敏感，可實現含涂層工件的厚度測量；
●無需聲耦合劑，可實現高溫工件的厚度測量，可進行溫度補償；
●1.3寸高清IPS圓形液晶屏顯示，360°無死角；
●0.42寸OLED屏，高亮度顯示加速度；
●電磁超聲測厚儀、涂層測厚、振動分析三位一體；
●儀器由主機和手機組成，主機和手機通過Wifi無線鏈接；
●儀器采用電磁超聲原理，檢查過程不需要打磨工件表面，不需要耦合劑；
●探頭和主機為一體機，探頭可更換；
●連接手機、平板電腦后有A掃描、B掃描兩種功能；
●可配置探頭類型：探頭（≤80℃、短時測量）、高溫探頭（≤800℃、短時測量）；
●可配置高溫手柄：短手柄（滿足最高350℃檢查要求、短時測量）、長手柄（滿足最高800℃檢查要求、短時測量）；

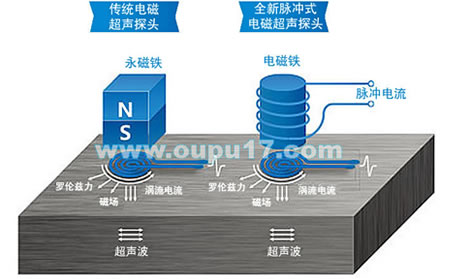

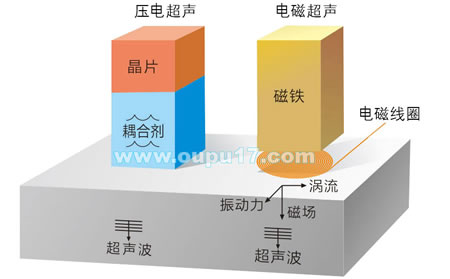

三、工作原理

四、技術參數

測量范圍	1.5-240mm (測量范圍由材料而定)
測量精度	工件厚度≤10mm 時，誤差±0.05mm； 厚度>10mm 時，誤差±（0.01+H/200）mm（H 為工件厚度值）
聲速范圍	1000-9999m/s
分辨力	0.01mm
最小曲率范圍	6mm
接收增益范圍	oupu≤100dB
波形顯示	正半波、負半波、全波、射頻波、包絡波
聲波類型	剪切波oupu（橫波）
勵磁方式	永磁鐵，Br 小于13kGs
波形顯示	全波、半波、射頻波（軟件中可快速調節）
最大提離	9mm
操作換能器和傾斜角度	±25 度
高溫探頭工作溫度范圍	低碳鋼（或其它鐵磁性鋼）：-150 ~ +800℃， 奧氏體不銹鋼（或其它非鐵磁性材料）：-150 ~ +250℃
常溫探頭	≤150℃、4MHz，主要用于檢測細晶材料，如低碳鋼、鋁等
高溫聲速補償	自動補償
涂層厚大測量范圍	6mm
振動測量范圍	0-156m/s2
供電	內置鋰電池，工作時間4-5小時
低功耗模式	支持Gecko模式，待機時間可達20小時以上
主機貯藏溫度范圍	0 ~ +40℃
主機正常工作溫度范圍	-10 ~+50℃
筆式主機尺寸	170×40×35mm
主機重量	250g（配常溫探頭）

五、標準配置

序號	名稱	數量
1	主機	1
2	常溫探頭	1
3	鐵基試塊	1
4	鋁基試塊	1
5	充電數據線	1
6	充電插頭	1
7	儀器箱	1
8	隨機資料	1

六、可選配置

序號	名稱	數量
1	高溫探頭	1
2	手機	1
3	PAD	1
4	腕表	1
5	小管徑探頭	1
