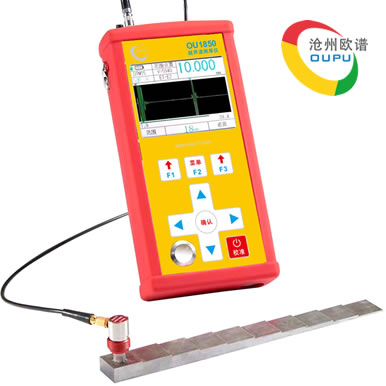

OU1850精密波形超聲波測厚儀

一、概述

OU1850是一款帶A/B掃描的新型手持式高精度數字超聲波測厚儀，采用脈沖反射超聲波測厚原理，適用于能使超聲波以一恒定速度在其里面?zhèn)鞑?，并能從其背面得到反射的材料厚度的測量。測量分辨率達0.001mm，測量范圍薄至0.14mm(鋼),可以有效穿越涂層干擾。 本產品可對板材和加工零件做準確測量，另一重要方面是可以對生產設備中管道和壓力容器進行監測，監測它們在使用過程中受腐蝕后的減薄程度?？蓱?yīng)用于石油、化工、冶金、造船、航空航天、能源等各個領域。適合測量金屬（如鋼、鑄鐵、鋁、銅等）、塑料、陶瓷、玻璃、樹脂、玻璃纖維及其他超聲波的良導體的厚度。 本產品符合JJF 1126-2004《超聲波測厚儀校準規范》標準 。

二、主要特點

●具有A-掃描模式，B-掃描模式，數值顯示模式；
●測量范圍寬，采用獨有的“多重回波”技術，可以實現超薄件的測量，最小測量厚度0.14mm（鋼）；
●高精度測厚，最高測量分辨率可達0.001mm；重復分辨率可達±0.002mm；
●具有穿透涂層和回波到回波測量功能，用于測量表面帶有漆層和涂層的材料；
●多種測量：MB-E，I-E，E-E，ME-E模式滿足對常規厚工件測量;THIN模式對薄件測量；
●數值模式包括常規厚度值模式、差值/縮減率模式和最值模式；
●三種增益模式：自動增益/手動增益；
●可設置手動關機與自動關機，帶節能功能；
●支持多種探頭，包括雙晶探頭和單晶探頭，最高支持20Mhz高頻探頭；
●支持大容量存儲，可同時存儲10萬個厚度值，500組A掃描波形和500組B掃描波形；
●超大3.5寸彩色TFT-LCD顯示屏，320×240高清(QVGA)分辨率；
●具有多種校準方式，支持一點校準、多點校準和手動校準模式，可以同時校準聲速和探頭零位；支持V聲程校準；
●公英制轉換；毫米和英寸可切換單位；
●支持中文和英文顯示；

三、技術參數

探頭類型	單晶/雙晶
測量范圍	0.14–1800mm 取決于所用探頭、被測材料及表面情況
示值誤差	±0.005mm（＜10mm）
示值誤差	±0.1%（≥10mm）
重復性誤差	±0.001mm（自測）
示值穩定性	采用過零點和多重回波技術，保障厚度測量值不受回波強度材料衰減系數、增益和閘門高度影響，具有高測量穩定可靠性
測量頻率	4Hz、8Hz、16Hz
分辨率	0.1mm、0.01mm、0.001mm
脈沖發生器	負方波發射，脈沖寬度和電壓自動與探頭進行匹配
聲速范圍	400-19999m/s
校準試塊	4mm（鋼）
自動關機	可選擇5分鐘，10分鐘，20分鐘，手動關機
探頭校準	一點校準、二點校準
增益	自動增益、手動增益
增益范圍	0~80dB
檢波方式	射頻RF、正半波POS、負半波NEG、全波FULL
測量模式	（1）MB-E：發射脈沖始波至一次回波；（2）I-E：界面波至一次回波； （3）E-E：穿透涂層測量，可選任意Em– En回波；（4）ME-E：多重回波測量模式；（5）THIN：薄壁測量模式
數值模式	厚度值模式、差值/縮減率模式、最大/最小值模式
A-掃描模式	支持
B-掃描模式	支持
耦合指示	支持
電量指示	支持
菜單操作	支持
主機程序升級	支持
語言	中文/英文(English)
單位	毫米/英寸 (mm/inch)
軟件功能	動態閘門設置、消隱設置(Blank)、回波消隱設置(E-Blank)、TDG增益設置、回波凍結、回波平移和縮放
存儲功能	同時支持10萬個厚度（100組，每組1000個），500組A掃描波形和500組B掃描波形
顯示屏	3.5寸真彩色屏
數據傳輸	支持USB通信，將數據傳輸至計算機
工作溫度	-10℃～＋50℃，有特殊要求可達-20℃
工作電壓	三節5號鋰離子電池，當電量不足時，有低電壓提示
外形尺寸	205×100×40mm
整機重量	300g（不含電池）
標準配置	主機1臺、15Mhz單晶探頭1支、5號電池4節，隨機資料1份，ABS防震箱1個

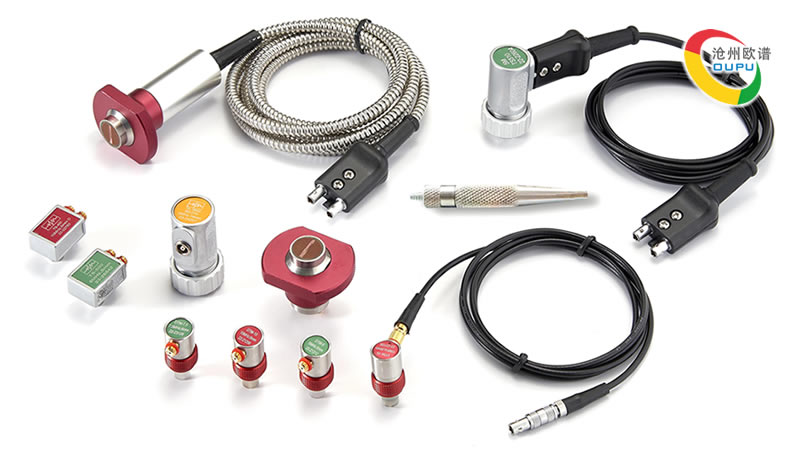

四、雙晶探頭選擇

型號	1850-01	1850-02	1850-03
探頭類型	雙晶	雙晶	雙晶
頻率	10MHZ	5MHZ	5MHZ
探頭直徑	5mm	5mm	10mm
測量范圍(鋼)	0.5～50mm	1.0～65mm	1.0～500mm
測量溫度	-10～50℃	-10～50℃	-10～50℃
最小管徑	Φ15mm	Φ15mm	Φ20mm

五、單晶探頭選擇

型號	1850-04	1850-05	1850-06	1850-07	1850-08	1850-09
探頭類型	單晶	單晶	單晶	單晶	單晶	單晶
頻率	15MHZ	10MHZ	7.5MHZ	5MHZ	5MHZ	2MHZ
探頭直徑	6mm	6mm	6mm	6mm	10mm	12mm
測量范圍(鋼)	0.15～24mm	0.3～24mm	0.5～24mm	1.0～24mm	1.0～1000mm	4.0～1800mm
測量溫度	-10～50℃	-10～50℃	-10～50℃	-10～50℃	-10～50℃	-10～50℃
最小管徑	Φ15mm	Φ15mm	Φ15mm	Φ15mm	Φ20mm	Φ30mm
