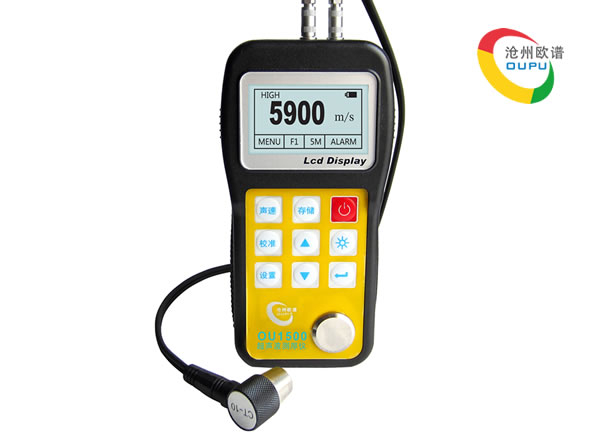

OU1500超聲波測厚儀

一、產品概述

OU1500超聲波測厚儀是滄州歐譜新研發的智能型超聲波測厚儀，采用新的高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量?？梢詫ιa(chǎn)設備中各種管道和壓力容器進行厚度測量，監測它們在使用過程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。

二、工作原理

OU1500超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，精確地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。

三、主要功能

●適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度；
●具有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正；
●已知厚度可以反測聲速，以提高測量精度；
●具有耦合狀態提示功能；
●測量速率：標準速率每秒鐘4次,快速率：每秒20次；
●調整內部參數，并修正V聲程錯誤；
●零位補償模式：補償探頭溫度和零位偏移；
●顯示保持/空白模式：顯示測量讀數后，屏幕上保持讀數或顯示空白；
●有EL背光顯示，方便在光線昏暗環境中使用；
●有剩余電量指示功能，可實時顯示電池剩余電量；
●具有自動休眠、自動關機等節電功能；
●小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；

四、技術參數

測量范圍	1.2～200mm 取決于所用探頭、被測材料及表面情況
顯示分辨率	0.1 mm
聲速范圍	1000～9999 m/s
示值精度	±(1%H+0.1)mm H為被測物實際厚度
測量單位	公制與英制
顯示	高對比度的段碼液晶顯示
背光	高亮度EL背光
存儲容量	可存儲20組(每組最多99個測量值)厚度測量數據
管材測量下限	Φ20mm×3.0mm(5PΦ10 探頭，鋼材)
操作時間	可連續操作100 小時(不開背光時)
通訊接口	USB 2.0
工作電源	2節5號電池
操作環境	-20～+50℃、相對濕度≤90％
存儲溫度	-30℃～+70℃
外形尺寸	150×74×32 mm
整機重量	245g(不包括電池)

五、儀器配置

	序號	名稱	數量	備注
標準配置	1	主機	1臺
	2	標準探頭(5MHz)	1只
	3	耦合劑	1瓶
	4	ABS儀器箱	1只
	5	隨機資料	1份
