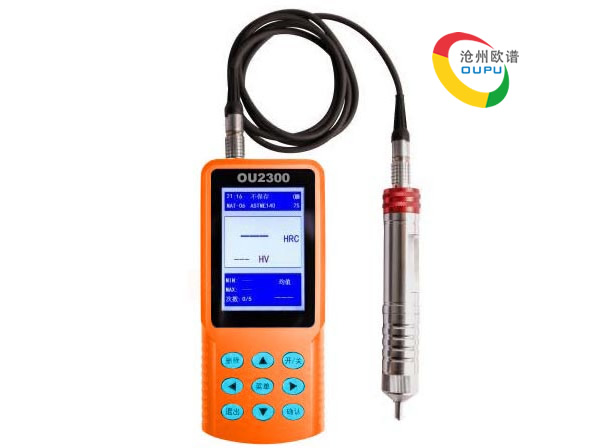

OU2300超聲波硬度計

一、產品簡介

當前，硬度測試可采用的方法有很多種類，比較常用的有布氏、洛式、維氏、里氏試驗法等。其中布氏和洛式試驗力大、壓痕大，對試樣表面損傷較大、而維氏采用光學法進行測量，需要非常專業的技術人員操作，且都不能對大型工件進行直接的測試；而超聲波硬度計采用超聲波接觸阻抗法對式樣進行比較測量，具有精度高、速度快、可攜帶、操作簡便等優點。
OU2300超聲波硬度計采用德國技術、德國元件在中國進行組裝生產，隨機超聲波硬度計樣機已經通過中國權威檢測機構——中國計量科學研究院檢定，產品精度完全符合美標ASTM A1038-2005，歐標DIN 50159-1-2008和中國行標 JB/T 9377-2010技術要求。

二、產品特點

●外觀全新設計，造型新穎，方便手持，工藝良好；
●3.5英寸大屏幕液晶顯示屏，320X480彩色圖形點陣，字體及圖形美觀，信息豐富、清晰；
●全中文顯示，菜單式操作，按鍵少，操作簡單方便；
●針對彈性模量不同的材料，只需進行簡單的一點校準，就可適應新材料；
●具備任意硬度制的多點校準功能，針對無換算表材料，用戶只需準備2到10個不同硬度的材料樣塊，即可進行硬度的直接標定工作。硬度制任意；
●測量精度高一可達土3%HV,土3%HB,土1.5HR(使用測試支架)，符合GB/T-34205,JJF1436，JB/T9377測試誤差要求；
●測試壓痕小一比里氏硬度計更小，需要用高倍顯微鏡才可看到；
●測量速度快一2S內輸出測試結果；
●易于實現在線測量一與里氏硬度比較；
●50組數據存儲一存儲數據中包括時間信息；
●數據傳輸方式齊全一可外接藍牙打印機，可通過USB接口上傳數據至計算機；
●探頭可360°測量，無需修正；

三、應用范圍

●法蘭盤邊緣和齒輪根部沖壓件、工模、薄板、表面硬化的齒和齒輪槽，錐度部分的硬度測量；
●軸和薄壁管道、容器的硬度測量；
●車輪、渦輪轉子、曲軸等金屬零部件的硬度；
●刀具、鉆頭刀口和支撐座的硬度；
●焊縫熱影響區域(HAZ)的硬度；
●測量一定孔徑深度深孔，弧度較大的凹痕凸痕，不規則平面；
●注塑機螺桿等零件鍍鉻層的硬度；
●印刷滾筒、軋輥上鍍鉻層、鍍銅層的硬度；
●軋輥,螺桿,風電等有鍍鉻、鍍銅、滲碳、滲氮層試樣的電鍍層硬度；
●覆蓋工業生產的絕大部分黑色金屬，有色金屬及其合金的硬度測量；

四、技術參數

試驗力	2kg（可選1kg、3kg、5kg、10kg）
測試范圍	HV:50-1599、 HRC:20-76、 HB:85-550、HRB:41-100、HRA:61-85.6
測量誤差	±3%HV、±3%HB、±1.5HR(使用測試支架)
壓頭規格	136°金剛石壓頭
測試方向	支持360°，壓頭與測試面90°±5°
硬度制式	任意硬度制
存儲	50組
通訊	USB
電池	3000mAh/4.2V
續航時間	10小時
打印	藍牙打印機(可選)
主機尺寸	170mm×70mm×20mm
探頭尺寸	Φ22×150mm
重量	650g
標準配置	主機、探頭數據線、2Kg手動探頭、USB充電器

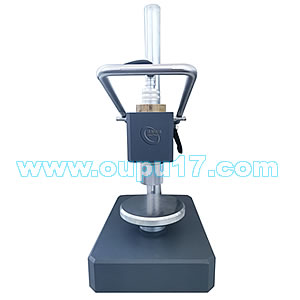

硬度計探頭	硬度計支架 （可選）

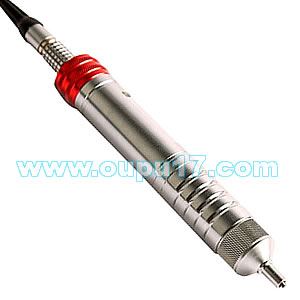

五、探頭技術參數

測頭類型	1kg手動探頭	2kg手動探頭	3kg手動探頭	5kg手動探頭	10kg手動探頭
配置	選配	標配	選配	選配	選配
真實試驗力	9.8N	19.6N	29.4N	49N	98N
直徑	22mm	22mm	22mm	22m	22mm
長度	150mm	150mm	150mm	150mm	150mm
諧振棒直徑	2.4mm	2.4mm	2.4mm	2.4mm	2.4mm
測量面最大粗糙度	Ra<3.2um	Ra<5um	Ra<5um	Ra<10um	Ra<15um
工件最小重量	0.3kg	0.3kg	0.3kg	0.3kg	0.3kg
工件最小厚度	2mm	2mm	2mm	2mm	2mm
測頭應用場合	離子滲氮沖模、模殼、 夾具、薄壁件、軸承、 齒側及管道內壁	離子滲氮沖模、模殼、 夾具、薄壁件、軸承、 齒側及管道內壁	離子滲氮沖模、模殼、 夾具、薄壁件、軸承、 齒側及管道內壁	測量凹槽、 齒側及齒根	小型鍛件，鑄造材料、 焊縫檢查、熱影響區， 對粗糙度要求低
