OU2600石墨專用型硬度計

測量范圍：25-110HS 誤差正負1HS
OU2600石墨專用型硬度計配備專業測試石墨的DR沖擊裝置

不同于其它品牌由里氏硬度轉換成肖氏硬度，本儀器有專用石墨材料選擇，根據石墨試驗得出石墨測試曲線，使測試更加準確，更切合實際。

一、概述

滄州歐譜OU2600石墨專用硬度計重磅推出的高端便攜式硬度計，特別適合外出硬度檢測使用，是性價比高的一款便攜硬度計。儀器采用流線型人體工學結構設計，配有標準支架，采用大屏幕OLED 128×64點陣顯示器，信息豐富、直觀。無死角，方便操作和讀值。依據里氏硬度測量原理，可以方便快捷地對多種金屬材料進行測量，即刻顯示硬度測量值的同時，可以在不同硬度制式間自由轉換，可預先設置公差限，超出范圍自動報警。依托穩定的低功耗IC集成電路，采用高對比度的段碼液晶顯示，操作簡單、方便。七種異型沖擊裝置無需校準，自動識別．USB接口傳輸，大容量存儲，并附有PC機人性化數據處理軟件及USB即插即用數據線纜，200個小時的待機時間，內置鎳氫可充電電池及充電控制電路，攜帶方便．特別適合工作現場和野外作業。

二、特點

●針對石墨肖氏硬度測量設計獨立系統，支持石墨專業測量和非石墨專業狀態。
●設計依據標準：《里氏硬度計技術條件》B/T 9378-2001；采用D型高精度沖擊裝置，可以對多種金屬材料進行檢測。
●一臺主機可配備7種不同沖擊裝置使用，自動識別沖擊裝置類型,更換時無需重新校準。
●支持"鍛鋼(Steel)"材料，當用D/DC型沖擊裝置測試"鍛鋼"試樣時，可直接讀取HB值，無需人工查表。
●采用128×64大屏幕OLED先進液晶顯示屏主動發光,無視角。
●工業化殼體設計，堅固、小巧、便攜、可靠性高，適用于惡劣操作環境，抗震動、沖擊和電磁干擾；
●全中文顯示，菜單式操作，操作簡單、方便。
●具有示值軟件校準功能。
●可存儲最大600組(沖擊次數32～1)硬度測量數據，每組數據包括單次測量值、平均值、沖擊方向、次數、材料、硬度制等信息。
●顯示屏上有剩余電量指示圖標，可實時顯示電池剩余電量。具有充電過程指示，操作者可隨時了解充電程度。
●配備微機軟件(可選配置)，具有傳輸測量結果、測值存儲管理、測值統計分析、批量設定儀器參數等豐富功能，滿足質量保證和管理的更高要求。
●內置鎳氫可充電電池及充電控制電路；可連續工作不小于200小時；具有自動休眠、自動關機等節電功能。
●有USB接口，可以方便、快捷地與PC機進行數據交換?？膳鋫湮C軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告、批量設定儀器參數等豐富功能，滿足質量保證和管理的更高要求。

三、主要應用領域

●模具型腔。
●軸承及其它零件。
●壓力容器、汽輪發電機組及其設備的失效分析。
●重型工件。
●已安裝的機械或永久性組裝部件。
●試驗空間很狹小的工件。
●要求對測試結果有正規的原始記錄。
●金屬材料倉庫的材料區分。
●大型工件大范圍內多處測量部位的快速檢驗。

四、技術參數

測量范圍	(170-960)HLD,(17-68.5)HRC,(19-651)HB,(80-976)HV,(25-110)HS,(59-85)HRA(13 -100)HRB
測量材料	鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、 銅鋅合金(黃銅)、銅錫合金(青銅)、純銅、鍛鋼、石墨
測量方向	支持360°(垂直向下、斜下、水平、斜上、垂直向上)
硬度制式	里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、維氏(HV)、肖氏(HS)
測試精度	示值誤差±4HLD：±1 HRC：±1 HB：示值重復性±4HLD
顯示	OLCD,128×64圖形點陣顯示器
數據存儲	最大600組(沖擊次數32～1)
工作電壓	6V鎳氫電池組
持續工作時間	約200小時(不開背光時)
上下限設置范圍	(170-960)HLD
通訊接口	USB2.0
外形尺寸	155×80×35mm(主機)
重    量	約0.6kg(主機)
相對濕度	≤90％
操作溫度	－20～+60℃
存儲溫度	-30℃～+60℃
使用環境	周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵

五、標準配置

標準配置	序號	名稱	數量
	1	儀器主機	1臺
	2	DR型沖擊裝置	1只
	3	標準里氏硬度塊	1塊
	4	尼龍刷A	1只
	5	小支承環	1只
	6	電源適配器(充電器)	1只
	7	隨機資料	1份
	8	ABS儀器箱	1只
	9	數據傳輸及分析軟件光盤	1套
	10	通信電纜	1條

六、可選配置(異型沖擊裝置)

選擇配置	序號	名稱	數量	備注
	1	異型沖擊裝置	7種
	2	異型支撐環	12個
	3	沖擊球頭	2種
	4	尼龍刷B	1個	G型沖擊裝置時使用
	5	更換沖擊球頭工具	1只

七、開機顯示與簡要說明

開機后儀器會自動進入主顯示界面，如下圖所示：

主顯示界面說明
材 料：當前設定的材料。
沖擊方向：當前沖擊方向。
硬度制式：當前測量值的硬度制式。
電池電量：不充電時顯示剩余電量，充電時顯示充電程度。
測 量 值：當前單次測量值（無平均值提示），當前平均值（有平均值提示）。
           顯示"-HI-"表示超過轉換或測量范圍，"-LO-"表示低于轉換或測量范圍。
沖擊次數：測量時顯示已經完成的沖擊次數，用按鍵設置沖擊次數時顯示設置的沖擊次數，瀏覽單次測量值時顯示單次測量值的對應次數。
平均值圖標：達到設定的沖擊次數后，平均值圖標"AVE"出現。
存儲圖標：對儀器內的存儲器操作時，該圖標出現；存儲過程中，該圖標閃爍顯示。

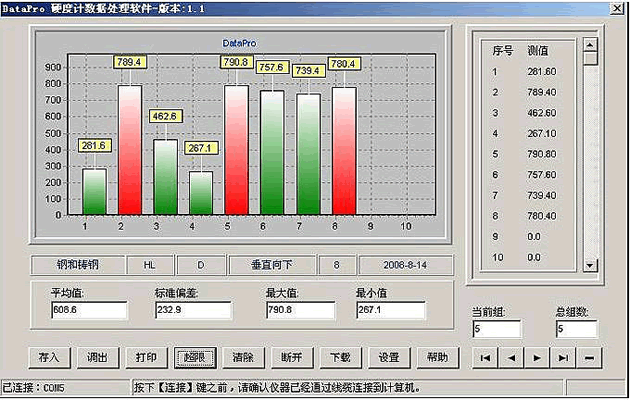

八、USB數據處理軟件

●存入：將測量出來的數據存儲
●調出：將數據從主機中調出
●打?。簩?shù)據打印輸出，A4界面
●超限：設置公差限后的超限顯示
●清除：清除測量數據
●連接：設定與主機連接
●斷開：設定與主機斷開
●下載：把數據下載到本地，實現海量存儲
●設置：參數設置
●幫助：即時幫助功能

九、測量范圍表：

材料	硬度制	沖擊裝置
		D/DC	D+15	C	G	E	DL
Steel and cast steel 鋼和鑄鋼	HRC	17.9～68.5	19.3～67.9	20.0～69.5		22.4～70.7	20.6～68.2
	HRB	59.6～99.6			47.7～99.9		37.0～99.9
	HRA	59.1～85.8				61.7～88.0
	HB	127～651	80～638	80～683	90～646	83～663	81～646
	HV	83～976	80～937	80～996		84～1042	80～950
	HS	32.2～99.5	33.3～99.3	31.8～102.1		35.8～102.6	30.6～96.8
Steel鍛鋼	HS	32.2～99.5
CWT、ST 合金工具鋼	HRC	20.4～67.1	19.8～68.2	20.7～68.2		22.6～70.2
	HV	80～898	80～935	100～941		82～1009
Stainless steel 不銹鋼	HRB	46.5～101.7
	HB	85～655
	HV	85～802
GC. IRON 灰鑄鐵	HRC
	HB	93～334			92～326
	HV
NC、IRON 球墨鑄鐵	HRC
	HB	131～387			127～364
	HV
C．ALUM 鑄鋁合金	HB	19～164		23～210	32～168
	HRB	23.8～84.6		22.7～85.0	23.8～85.5
BRASS 銅鋅合金	HB	40～173
	HRB	13.5～95.3
BRONZE銅錫(鋁)合金	HB	60～290
COPPER純銅	HB	45～315

十、異型沖擊裝置技術參數與適用介紹表

異型沖擊裝置	DC(D)/DL	D+15	C	G	E
沖擊能量	11mJ	11mJ	2.7mJ	90mJ	11mJ
沖擊體質量	5.5g/7.2g	7.8g	3.0g	20.0g	5.5g
球頭硬度	1600HV	1600HV	1600HV	1600HV	5000HV
球頭直徑	3mm	3mm	3mm	5mm	3mm
球頭材料	碳化鎢	碳化鎢	碳化鎢	碳化鎢	金剛石
沖擊裝置直徑	20mm	20mm	20mm	30mm	20mm
沖擊裝置長度	75mm	162mm	141mm	254mm	155mm
沖擊裝置重量	50g	80g	75g	250g	80g
試件最大硬度	940HV	940HV	1000HV	650HB	1200HV
試件表面平均粗糙度Ra	1.6μm	1.6μm	0.4μm	6.3μm	1.6μm
試件最小重量	>5kg	>5kg	>1.5kg	>15kg	>5kg
可直接測量需穩定支撐	2～5kg	2～5kg	0.5～1.5kg	5～15kg	2～5kg
歐譜硬度計需密實耦合	0.05～2kg	0.05～2kg	0.02～0.5kg	0.5～5kg	0.05～2kg
試件最小厚度密實耦合	5mm	5mm	1mm	10mm	5mm
硬化層最小深度	≥0.8mm	≥0.8mm	≥0.2mm	≥1.2mm	≥0.8mm

十一、球頭壓痕尺寸

硬度 300HV時	壓痕直徑	0.54mm	0.54mm			0.38mm		1.03mm		0.54mm
	壓痕深度	24μm	24μm			12μm		53μm		24μm
硬度 600HV時	壓痕直徑	0.54mm	0.54mm			0.32mm		0.90mm		0.54mm
	壓痕深度	17μm	17μm			8μm		41μm		17μm
硬度 800HV時	壓痕直徑	0.35mm	0.35mm			0.35mm		----		0.35mm
	壓痕深度	10μm	10μm			7μm				10μm

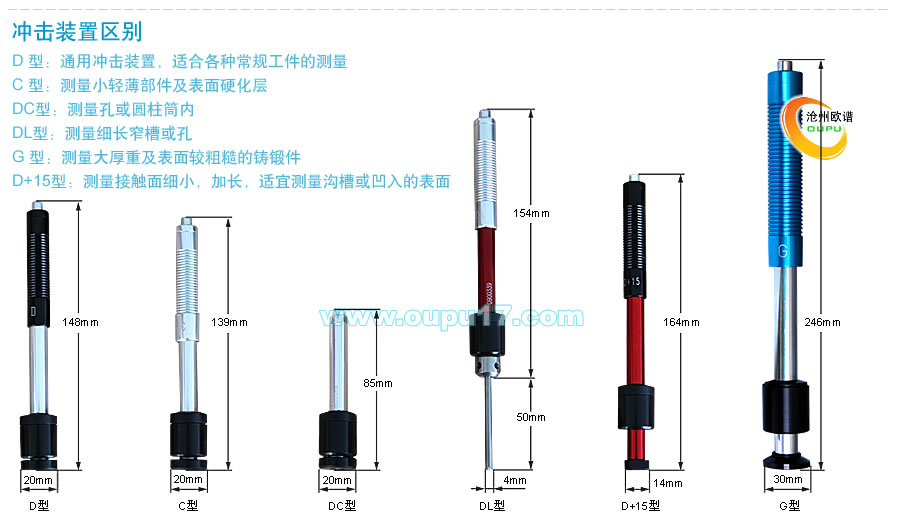

滄州歐譜沖擊裝置 適用范圍		DC型測量孔或園柱筒內; DL型測量細長窄槽或孔；D型用于常規測量	D+15型接觸面細小，加長，適宜測量溝槽或凹入的表面			C型沖擊力小，對被測表面損傷很小，不破壞硬化層， 適合測量小輕薄部件及表面硬化層。		G型 測量大厚重及表面較粗糙的鑄鍛件		E型 測量硬度極高材料

十二、示值誤差和示值重復性

序號	沖擊裝置類型	標準里氏硬度塊硬度值	示值誤差	示值重復性
1	D	760±30HLD 530±40HLD	±6 HLD ±10 HLD	6 HLD 10 HLD
2	DC	760±30HLDC 530±40HLDC	±6 HLDC ±10 HLDC	6 HLD 10 HLD
3	DL	878±30HLDL 736±40HLDL	±12 HLDL	12 HLDL
4	D+15	766±30HLD+15 544±40HLD+15	±12 HLD+15	12 HLD+15
5	G	590±40HLG 500±40HLG	±12 HLG	12 HLG
6	E	725±30HLE 508±40HLE	±12 HLE	12 HLE
7	C	822±30HLC 590±40HLC	±12 HLC	12 HLC
