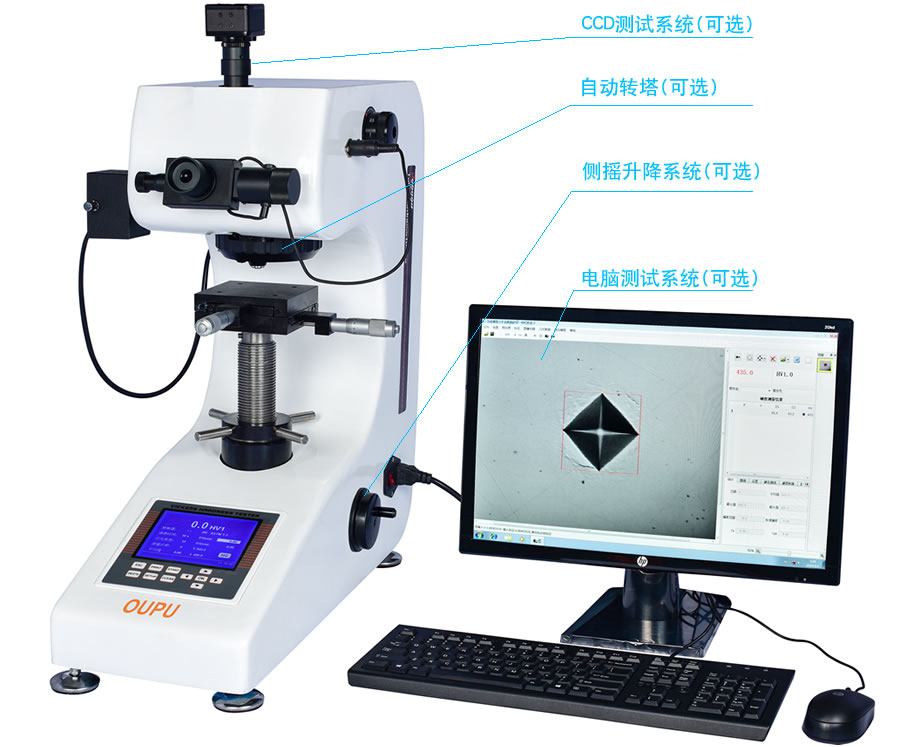

OU2560S型顯微維氏硬度計

可選裝自動轉塔配置(OU2560SZ)

一、產品概述

OU2560S型數顯顯微硬度計是光機電一體化的高新技術產品，該儀器造型新穎、美觀，而且它具有良好的可靠性，可操作性和直觀性，是顯微硬度計的升級換代產品。
該機采用計算機軟件編程，高倍率光學測量系統，光學傳感等技術，通過軟鍵輸入，能調節測量光源的強弱，選擇維氏和克氏試驗方法、保持時間，文件號與儲存等，并提供了各種硬度值的轉換表以供參考，在LCD大屏幕顯示屏上能顯示試驗方法、試驗力；測量壓痕長度、硬度值、試驗力保持時間，測量次數并能鍵入年、月、日期，試驗結果和數據處理等，通過打印機輸出。
硬度計可配攝影裝置，能對所測壓痕和材料金相組織進行拍攝，適用于測量微小、簿形試件、表面滲鍍層等試件的顯微硬度和測定玻璃、陶瓷、瑪瑙、寶石等脆性材料的顯微硬度，是科研機構、企業及質檢部門進行研究和檢測的理想的硬度測試儀器 。

二、主要特點

●8位旋鈕，試驗力選擇范圍：10gf-1Kgf
●光學系統：電子目鏡
●目鏡擁有10X放大率
●高品質物鏡，使觀察獲得最大舒適性
●垂直LED照明
●可調光學路徑
●雙通道光學系統
●測量確認鍵，安裝于電子目鏡
●手動切換壓頭和物鏡
●測試的硬度值，自動計算，自動顯示
●測試點自動定位精確
●根據不同的材料可選擇硬度間的轉換對照
●采用可調冷光源測量系統等
●HV和HK硬度標尺的選擇
●可選高清CCD攝像頭系統，可在售前或售后安裝

三、適用范圍

●熱處理、滲碳層、陶瓷、鋼、有色金屬
●薄板、金屬薄片、電鍍層、微小試件
●氮化層、滲碳層和淬火硬化層梯度測量
●適用于平行平面和微小零件及超薄零件的精密維氏硬度測量

四、主要技術參數

測量范圍	5-3000HV
試驗力	10gf、25gf、 50gf、100gf、200gf、300gf、500gf、1kgf 0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N
標尺轉換	HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
試驗力施加方法	自動加卸試驗力
顯示	保持時間（秒），硬度值
試驗力選擇	外置式選力旋鈕，試驗力自動顯示在LCD屏上
物鏡放大倍數	10×，40×
光通道	雙光通道（目鏡及CCD攝象通道）
光學系統	1、自動數字式編碼器； 2、總放大倍數(μm)：100×（觀察）, 400×（測量）； 3、測量范圍(μm)： 200； 4、分辨率(μm)： 0.01
保荷時間	5-60S
壓頭物鏡轉換	手動 (可選裝自動轉塔配置OU2560SZ)
最小分辨率	0.01μm
D1\D2值輸入	自動
硬度讀取	大屏幕LCD讀取
數據輸出	內置打印機，RS232接口
試件最大高度	110mm
壓頭中心至機壁距離	85mm
主機重量	35Kg
電源	AC220V/50/60Hz
外型尺寸	540×200×530mm(長×寬×高)
執行標準	ISO 6507、ASTM E384、JIS Z2244、GB/T 4340.2
X-Y試臺	尺寸:100×100 mm、最大移動: 25×25mm、分辨率: 0.01mm
標準配件	1.主機（顯微維氏壓頭一只，10X、40X物鏡各一只）、2.試臺、砝碼、顯微鏡附件箱、3.砝碼 6只、 4.砝碼桿 1個、 5.十字工作臺 1個、 6.薄片夾持臺 1個、7.平口夾持臺 1個、8.細絲夾持臺 1個、9.水平儀 1個、10.螺絲批 2把、 11.水平調節螺釘 4只、12.外接電源線 1根、13.10×數顯測微目鏡 1只、14.顯微維氏硬度塊 2塊（HV1、HV0.2各一塊） 15.保險絲（1 A）2個、16.產品合格證 1份、17.產品使用說明書 1份、18.防塵罩 1只
選配件	CCD攝像測量系統,努氏壓頭

備注：
可選配側搖升降系統，使升降系統更加穩定精準。
可選配內置打印機，測量數據一鍵打印，也可上傳電腦。
可選配硬度計測量軟件，消除人為誤差，電腦操作，提高效率，精度更加精準。

五、型號選型表

型號
	OU2560	OU2560S	OU2560C	OU2560J	OU2560Q
主要功能	常規顯微硬度計 自動轉塔(可選) 打印機(可選) 測搖升降(可選) 測試系統(可選)	數顯顯微硬度計 自動輸入對角線長度 大屏顯示 自動轉塔(可選) 打印機(可選) 測搖升降(可選) 測試系統(可選)	觸屏顯微硬度計 7寸彩色觸摸屏 自動輸入對角線長度 自動校準誤差 自動轉塔(可選) 打印機(可選) 測搖升降(可選) 測試系統(可選)	數顯集成顯微硬度計 自動輸入對角線長度 工業平板電腦一體 自動轉塔 打印機 測搖升降 測試系統	全自動顯微硬度計 7寸彩色觸摸屏 自動輸入對角線長度 自動校準誤差 自動轉塔 XYZ自動調節 打印機 測搖升降 測試系統
測量范圍	5-3000HV
試驗力	10gf、25gf、50gf、100gf、200gf、300gf、500gf、1kgf 0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N
硬度標尺	HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
單位轉換	布氏、洛氏、努氏		布氏、洛氏、努氏 (主界面可同時顯示4個轉換標尺，并可切換:ASTM、ISO、JJG標準)
標尺轉換	HK努氏
加載控制	自動加載、自動保持、自動卸載
試驗力保持時間	5-60s
試驗力選擇	外置式選力旋鈕，試驗力自動顯示在LCD屏上
物鏡放大倍數	10×、40×
光通道	雙光通道（目鏡及CCD攝象通道）
對角線長度輸入	手動	自動	自動	自動	自動
光學系統分辨率	0.25μm	0.0625μm	0.0625μm	0.0625μm	0.0625μm
硬度顯示	LCD屏	LCD大屏	7寸液晶觸摸屏	工業平板電腦	7寸液晶觸摸屏
語言切換	×	×	中英文系統	中英文系統	中英文系統
誤差修正	×	×	√	√	√
合格判定	×	×	√	√	√
光學系統	總放大倍數(μm)：100×（觀察）, 400×（測量）； 測量范圍(μm)： 200；
XY試臺	尺寸100×100mm、行程范圍:25×25mm、最小讀數:0.01 mm
試件最大高度	110mm
壓頭中心至機壁距離	85mm
電源	AC220V/50/60Hz
重量	35kg
外型尺寸	540×200×530mm(長×寬×高)
