維氏硬度計

OU2530型維氏硬度計

OU2530型維氏硬度計是基本型的顯微硬度計，該機采用LCD顯示屏，通過操作面板可對硬度標尺HV或HK各檔試驗力、保荷時間進行選擇，光學測量系統。通過面板的鍵入能調節測量光源的強弱，并能顯示試驗力值和保持時間等，使用方便，操作時可將目鏡測得的D1、D2值直接輸入后，硬度值即在LCD顯示屏上直接顯示，測量精度高。

聯系我們

全國熱線0317-3038768

產品詳情

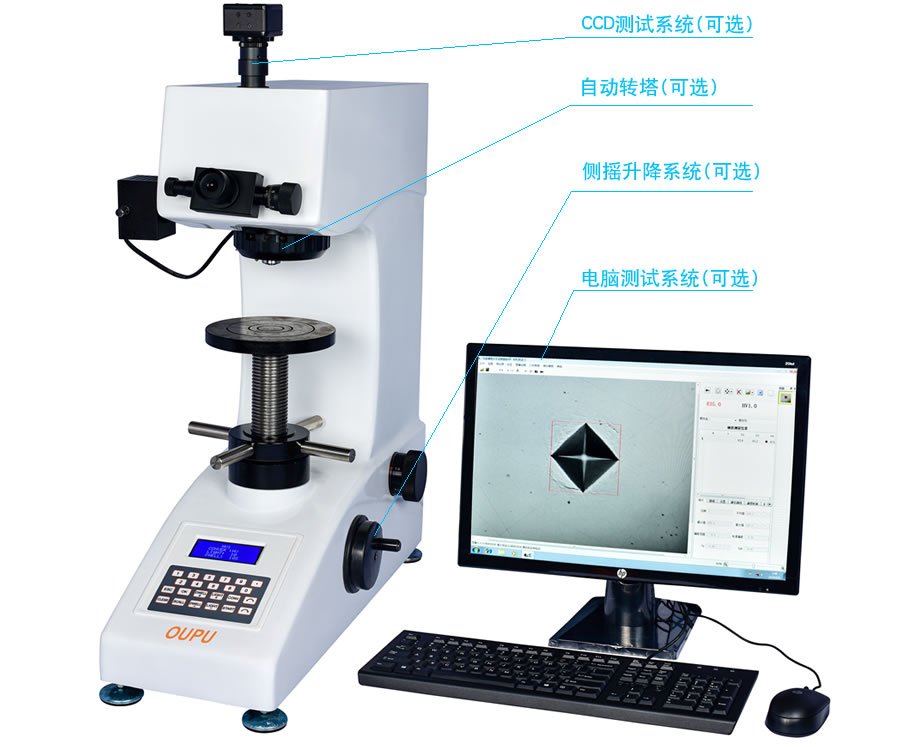

可選配自動轉塔配置(OU2530Z)

一、產品概述

OU2530型維氏硬度計是光機電一體化的高新技術產品，該硬度計造型新穎,具有良好的可靠性、可操作性和重復性，是測試維氏硬度的理想產品。該機采用計算機軟件編程，光學測量系統。通過軟鍵輸入，可選擇維氏和努氏硬度的測量、能調節測量光源的強弱，能選擇保荷時間，在LCD顯示屏上能顯示試驗方法、試驗力，通過面板輸入測量壓痕對角線長度、屏幕直接讀出硬度值，簡便了查表的繁瑣。使用方便，測量精度高。

二、主要特點

●高級光學工程師設計的光學系統不僅圖像清晰，還可作為簡單的顯微鏡使用，亮度可調，視覺舒服，長時間操作不容易疲勞；
●工業顯示屏上可直觀顯示硬度值，換算硬度，試驗方法，試驗力，保荷時間，測量次數，試驗過程直觀明了；
●鑄鋁殼體一次成型，結構穩定不變形，汽車烤漆檔次高，抗劃傷能力強，使用多年依然光亮如新；
●我司具備自行研發設計，生產加工的能力，我們的機器終身提供配件更換和維護升級服務；
●OU2530Z型可實現：觀察—測試—測量的位置切換由自動轉塔完成

三、適用范圍

●黑色金屬、有色金屬、IC薄片、表面涂層、層壓金屬；
●玻璃、陶瓷、瑪瑙、寶石、薄塑料等；
●碳化層和淬火硬化層的深度及梯度的硬度測試。

四、主要技術參數

測量范圍	5-3000HV
砝碼加載硬度標尺	HV1、HV3、HV5、HV10、HV20、HV30
砝碼加載試驗力	1kgf、3kgf、5kgf、10kgf、20kgf、30kgf 9.8N、29.4N、49N、98N、196N、294N
閉環加載硬度標尺（可選）	HV0.2、HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30
閉環加載試驗力（可選）	0.2kgf、0.3kgf、0.5kgf、1kgf、2kgf、2.5kgf、3kgf、5kgf、10kgf、20kgf、30kgf 1.96N、2.94N、4.9N、9.8N、19.6N、24.5N、29.4N、49N、98N、196N、294N
顯示	自動讀數菜單顯示5位數的硬度值； 4位數的對角線長度（D1，D2）試驗力,保持時間,測試次數,返回
光學系統	物鏡：10X、20X(可定制40X)、目鏡：10X 總放大倍數：100X、200X 測量范圍：800μm、400μm 分辨率：1μm、0.5μm
試驗力保持時間	1~99s
試件最大高度	165mm
壓頭中心到外壁距離	130mm
壓頭物鏡切換	手動 (可選配自動轉塔配置OU2530Z)
加荷控制	自動（加荷、保荷、卸荷）
數據輸出	預留內置微型打印機接口，（RS232串行接口），可選配安裝
執行標準	ISO 6507、ASTM E92、JIS Z2244、GB/T 4340.2
主機重量	42Kg
電源	AC220V/50/60Hz
外型尺寸	585×200×630mm(長×寬×高)
標準配置	主機 1臺、砝碼 3只、大平試臺 1只、中平試臺 1只、V形試臺 1只、水平調節螺釘 4只、電源線 1根、10X測微目鏡 1只、維氏硬度塊 2塊、備用保險絲 2只、產品資料 1份
可選附件	XY工作臺，CCD測量系統

五、型號選型表

型號
型號	OU2505/10 OU2530/50	OU2505S/10S OU2530S/50S	OU2505C/10C OU2530C/50C	OU2505J/10J OU2530J/50J	OU2505Q/10Q OU2530Q/50Q
主要功能	常規維氏硬度計 自動轉塔(可選) 打印機(可選) 測搖升降(可選) 測試系統(可選)	數顯維氏硬度計 自動輸入對角線長度大屏顯示自動轉塔(可選) 打印機(可選) 測搖升降(可選) 測試系統(可選)	觸屏維氏硬度計 7寸彩色觸摸屏自動輸入對角線長度自動校準誤差自動轉塔(可選) 打印機(可選) 測搖升降(可選) 測試系統(可選)	數顯集成維氏硬度計 自動輸入對角線長度工業平板電腦一體自動轉塔打印機 測搖升降測試系統	全自動維氏硬度計 7寸彩色觸摸屏自動輸入對角線長度自動校準誤差自動轉塔 XYZ自動調節 打印機 測搖升降測試系統
測量范圍	5-3000HV
試驗力	OU2505/05S/05C/05J/05Q : 0.3、0.5、1.0、2.0、3.0、5.0kgf OU2510/10S/10C/10J/10Q : 0.3、0.5、1.0、3.0、5.0、10.0kgf OU2530/30S/30C/30J/30Q : 1.0、3.0、5.0、10.0、20.0、30.0kgf OU2550/50S/50C/50J/50Q : 1.0、5.0、10.0、20.0、30.0、50.0kgf
硬度標尺	OU2505/05S/05C/05J/05Q : HV0.3、HV0.5、HV1、HV2、HV3、HV5 OU2510/10S/10C/10J/10Q : HV0.3、HV0.5、HV1、HV3、HV5、HV10 OU2530/30S/30C/30J/30Q : HV1、HV3、HV5、HV10、HV20、HV30 OU2550/50S/50C/50J/50Q :HV1、HV5、HV10、HV20、HV30、HV50
單位轉換	布氏、洛氏、努氏		布氏、洛氏、努氏 (主界面可同時顯示4個轉換標尺，并可切換:ASTM、ISO、JJG標準)
標尺轉換	HK努氏
加載控制	自動加載、自動保持、自動卸載
試驗力保持時間	5-60s
試驗力選擇	外置式選力旋鈕，試驗力自動顯示在LCD屏上
物鏡放大倍數	10×、20×
光通道	雙光通道（目鏡及CCD攝象通道）
對角線長度輸入	手動	自動	自動	自動	自動
光學系統分辨率	0.5μm	0.125μm	0.125μm	0.125μm	0.125μm
硬度顯示	LCD屏	LCD大屏	7寸液晶觸摸屏	工業平板電腦	7寸液晶觸摸屏
語言切換	×	×	中英文系統	中英文系統	中英文系統
誤差修正	×	×	√	√	√
合格判定	×	×	√	√	√
光學系統	總放大倍數(μm)：100×（觀察）, 200×（測量）；測量范圍(μm)：400；
試件最大高度	165mm
壓頭中心至機壁距離	130mm
電源	AC220V/50/60Hz
外型尺寸	585×200×630mm(長×寬×高)
重量	45kg
