維氏硬度計

OU2505S型數顯維氏硬度計

OU2505S型數顯維氏硬度計是采用大顯示屏LCD顯示，操作界面采用菜單式結構，可在操作面板上選擇硬度標尺HV或HK，測試的硬度值，自動計算，自動顯示?？蛇M(jìn)行各種硬度值相互轉換。

聯系我們

全國熱線0317-3038768

產品詳情

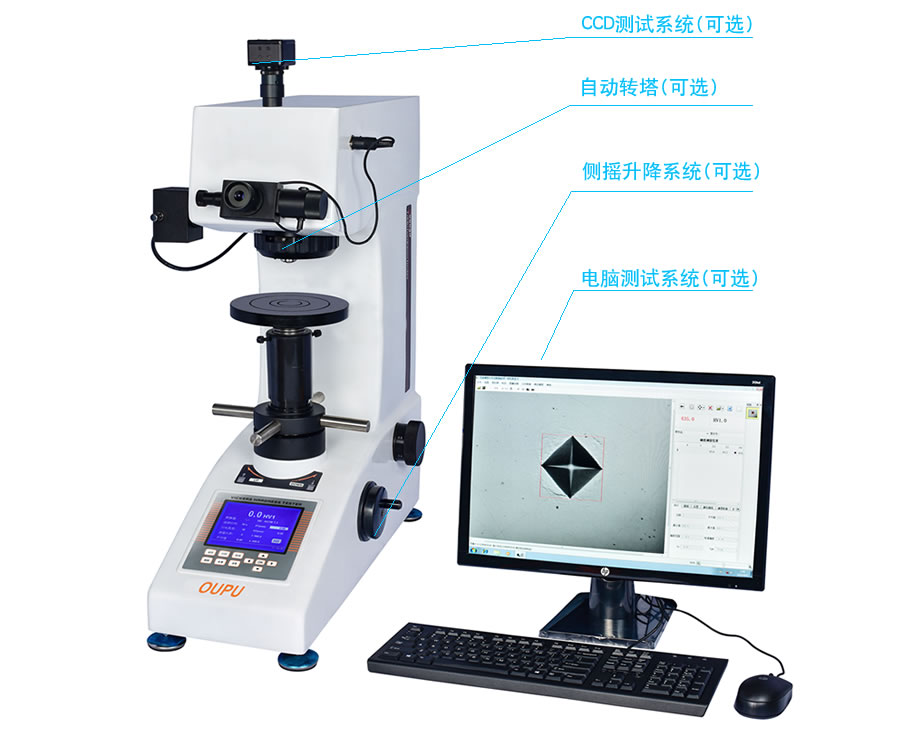

可選配自動轉塔配置(OU2505SZ)

一、產品概述

OU2505S型數顯維氏硬度計是可以滿足基本的維氏硬度計測試要求，升級后的數顯測微目鏡可以直接讀取測量長度，從而更加快速準確的得出測量值，升級后的轉塔可以自動轉換目鏡跟壓頭，避免人工失誤造成儀器損壞，同時也極大的提高效率。

二、主要特點

●高級光學工程師設計的光學系統不僅圖像清晰，還可作為簡單的顯微鏡使用，亮度可調，視覺舒服，長時間操作不容易疲勞；
●工業顯示屏LCD大屏幕顯示屏上能顯示試驗方法、試驗力、測量壓痕長度、硬度值、試驗力保持時間，試驗結果和數據處理等；
●鑄鋁殼體一次成型，結構穩定不變形，汽車烤漆檔次高，抗劃傷能力強，使用多年依然光亮如新；
●我司具備自行研發設計，生產加工的能力，我們的機器終身提供配件更換和維護升級服務；
●OU2505SZ型可現實測量長度直接確認得出硬度值；
●OU2505SZ型可實現：觀察—測試—測量的位置切換由自動轉塔完成；
●LCD大屏幕顯示屏方便觀察，測試條件，試驗過程直觀明了；
●可選配內置打印機；試驗結果和測試數據直接打印；

三、適用范圍

●黑色金屬、有色金屬、IC薄片、表面涂層、層壓金屬；
●玻璃、陶瓷、瑪瑙、寶石、薄塑料等；
●碳化層和淬火硬化層的深度及梯度的硬度測試。

四、主要技術參數

測量范圍	5-3000HV
砝碼加載硬度標尺	HV0.3、HV0.5、HV1、HV2、HV3、HV5
砝碼加載試驗力	0.3kgf、0.5kgf、1kgf、2kgf、3kgf、5kgf 2.94N、4.9N、9.8N、19.6N、29.4N、49N
閉環加載硬度標尺（可選）	HV0.1、HV0.2、HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5
閉環加載試驗力（可選）	0.1kgf、0.2kgf、0.3kgf、0.5kgf、1kgf、2kgf、2.5kgf、3kgf、5kgf 0.98N、1.96N、2.94N、4.9N、9.8N、19.6N、24.5N、29.4N、49N
顯示	自動讀數菜單顯示5位數的硬度值； 4位數的對角線長度（D1，D2）試驗力,保持時間,測試次數,返回
光學系統	物鏡：10X、20X(可定制40X)、目鏡：10X 總放大倍數：100X、200X 測量范圍：400μm 分辨率：0.125μm
試驗力保持時間	1~99s
試件最大高度	165mm
壓頭中心到外壁距離	130mm
壓頭物鏡切換	手動 (可選配自動轉塔配置OU2505SZ)
加荷控制	自動（加荷、保荷、卸荷）
數據輸出	預留內置微型打印機接口，（RS232串行接口），可選配安裝
執行標準	ISO 6507、ASTM E92、JIS Z2244、GB/T 4340.2
主機重量	42Kg
電源	AC220V/50/60Hz
外型尺寸	585×200×630mm(長×寬×高)
標準配置	主機 1臺、砝碼 3只、大平試臺 1只、中平試臺 1只、V形試臺 1只、水平調節螺釘 4只、電源線 1根、10X測微目鏡 1只、維氏硬度塊 2塊、備用保險絲 2只、產品資料 1份
可選附件	XY工作臺，CCD測量系統

五、型號選型表

型號
型號	OU2505/10 OU2530/50	OU2505S/10S OU2530S/50S	OU2505C/10C OU2530C/50C	OU2505J/10J OU2530J/50J	OU2505Q/10Q OU2530Q/50Q
主要功能	常規維氏硬度計自動轉塔(可選) 打印機(可選) 測搖升降(可選) 測試系統(可選)	數顯維氏硬度計自動輸入對角線長度大屏顯示自動轉塔(可選) 打印機(可選) 測搖升降(可選) 測試系統(可選)	觸屏維氏硬度計 7寸彩色觸摸屏自動輸入對角線長度自動校準誤差自動轉塔(可選) 打印機(可選) 測搖升降(可選) 測試系統(可選)	數顯集成維氏硬度計自動輸入對角線長度工業平板電腦一體自動轉塔打印機 測搖升降測試系統	全自動維氏硬度計 7寸彩色觸摸屏自動輸入對角線長度自動校準誤差自動轉塔 XYZ自動調節 打印機 測搖升降測試系統
測量范圍	5-3000HV
試驗力	OU2505/05S/05C/05J/05Q : 0.3、0.5、1.0、2.0、3.0、5.0kgf OU2510/10S/10C/10J/10Q : 0.3、0.5、1.0、3.0、5.0、10.0kgf OU2530/30S/30C/30J/30Q : 1.0、3.0、5.0、10.0、20.0、30.0kgf OU2550/50S/50C/50J/50Q : 1.0、5.0、10.0、20.0、30.0、50.0kgf
硬度標尺	OU2505/05S/05C/05J/05Q : HV0.3、HV0.5、HV1、HV2、HV3、HV5 OU2510/10S/10C/10J/10Q : HV0.3、HV0.5、HV1、HV3、HV5、HV10 OU2530/30S/30C/30J/30Q : HV1、HV3、HV5、HV10、HV20、HV30 OU2550/50S/50C/50J/50Q :HV1、HV5、HV10、HV20、HV30、HV50
單位轉換	布氏、洛氏、努氏		布氏、洛氏、努氏 (主界面可同時顯示4個轉換標尺，并可切換:ASTM、ISO、JJG標準)
標尺轉換	HK努氏
加載控制	自動加載、自動保持、自動卸載
試驗力保持時間	5-60s
試驗力選擇	外置式選力旋鈕，試驗力自動顯示在LCD屏上
物鏡放大倍數	10×、20×
光通道	雙光通道（目鏡及CCD攝象通道）
對角線長度輸入	手動	自動	自動	自動	自動
光學系統分辨率	0.5μm	0.125μm	0.125μm	0.125μm	0.125μm
硬度顯示	LCD屏	LCD大屏	7寸液晶觸摸屏	工業平板電腦	7寸液晶觸摸屏
語言切換	×	×	中英文系統	中英文系統	中英文系統
誤差修正	×	×	√	√	√
合格判定	×	×	√	√	√
光學系統	總放大倍數(μm)：100×（觀察）, 200×（測量）；測量范圍(μm)：400；
試件最大高度	165mm
壓頭中心至機壁距離	130mm
電源	AC220V/50/60Hz
外型尺寸	585×200×630mm(長×寬×高)
重量	45kg
