OU2340一體式自動型布氏硬度計

可選配自動轉塔配置

一、產品概述

OU2340觸摸屏數顯布氏硬度計，只需操作一臺觸摸平板電腦，輕松搞定測量！而且測試所需的全部參數都可直接在電腦上選擇，修改，分析。通過鏈接CCD測量采集系統，可實時在PC上顯示清晰壓痕圖像動態，還可直接鎖定壓痕自動測量硬度值，自動保存測試數據，生成報告。操作非常簡單快速，消除人為測量誤差。以平板電腦為平臺，通過互聯網可擴展更多應用功能，也可外接顯示器、打印機等設備。

硬度計機器軟件系統采用計算機智能編程，使用光電傳感技術，通過自主選擇測試條件，在5.6寸觸摸多功能顯示屏上能顯示試驗方法、上下限范圍，測量壓痕長度、硬度值、轉換值、試驗力、保持時間、、測量次數，并能鍵入年、月、日期，試驗結果和數據處理等，并可通過內置打印機輸出測量數據或通過數據接口與計算機連網。光學系統采用高倍率LED光學測量，圖像清晰度高，亮度可調，長時間操作不宜疲勞。硬件系統采用先進的電子傳感器加載技術，通過閉環控制系統，由CPU控制傳感器采集信號，步進電機自動加載卸載試驗力，并能對試驗力進行自動補償，確保力值更精準，示值更穩定。同時配備緊急停止裝置，符合歐盟CE安全標準。具有人性化的操作性，更可靠穩定性和安全性。

二、產品特點

●本機具有精度高，高重復性和穩定性、操作簡便、方便實用、性價比極高等特點；
●具備10級試驗力，可測試范圍更廣；
●配置數顯測微目鏡和精確的數據計算系統，只需輕輕一點即可直接顯示硬度值；
●系統自帶校準功能，可手動調整輸入校準儀器,也可校準目鏡倍率；
●光學系統亮度可調范圍：0-100；
●可存儲最大100組測試數據；
●操作系統可中英文轉換；
●主界面可同時顯示5個轉換標尺；
●配備內置打印機輸出測量數據或與計算機連網可將主機測量數據傳輸?shù)诫娔X進行編輯和保存；
●配備高性能步進電機自動加載卸載試驗力，測試過程中產生的噪音更??；
●使用光電傳感技術和微機控制系統，可自動補償，測試結果精準穩定；
●自動輸入壓痕直徑，直接顯示硬度值，可實現任意硬度單位雙顯示，避免查表的繁瑣；
●自住設計高倍率LED光學測量，圖像清晰度高，亮度可調，長時間操作不宜疲勞；
●殼體一次鑄造而成，結構穩定不變形，能在較為惡劣的環境下工作；
●表面采用汽車烤漆工藝處理，阬劃傷能力強，使用多年依舊光亮如新；

三、應用范圍

●適合具有大晶粒金屬材料的硬度計測試，能反映出材料的綜合性能；
●鑄鐵，鋼材，有色金屬特別是對于較軟的金屬，如純鋁、鉛、錫等
●可用于硬質的塑料，電木等某些非金屬材料硬度計的測定

四、主要技術參數

硬度測試范圍	8~650HBW
布氏標尺	HBW2.5/62.5、HBW2.5/187.5、HBW5/62.5、HBW5/125、HBW5/250、HBW5/750、 HBW10/100、 HBW10/250、HBW10/500、HBW10/1000、HBW10/1500、HBW10/3000
試驗力	62.5kgf(612.9N)、100kgf(980.7N)、125kgf(1226N)、187.5kgf(1839N) 250kgf(2452N)、 500kgf(4903N)、750kgf(7355N)、1000kgf(8907N)、1500kgf(14710N)、3000kgf(29420N)
試件最大高度	220mm
壓頭-外壁距離	135mm
壓頭-上機壁距離	55mm（可通過定制壓頭增加壓頭至上機壁距離）
載荷控制	自動（加載/保荷/卸荷）
保荷時間	0~60s
最小測量單位	0.125um
總放大倍數	20X
執行標準	EN ISO 6506、ASTM E-10-08、GB/T231.2、JJG150 -2005
硬度讀取	PC自動測量硬度
誤差修正	系統隨時校準硬度
合格判定	可設置合格范圍，機器自動提醒是否合格
數據輸出	內置打印機，超級終端
電源	AC220+5%,50~60Hz
外形尺寸	520×210×745mm
主機重量	約125kg
標準配置	數顯測量顯微鏡 1套、直徑2.5、5、10mm硬質合金球壓頭 各1個、標準硬度塊 3塊、大、V型試臺 各1個、 電源線 1根、產品合格證、產品使用說明書 各1份、保險絲 2個、打印紙 1卷、水平儀 1個、防塵罩 1個 工業平板電腦 1臺、布氏自動測量系統（軟件+加密狗+高清攝像頭)1套

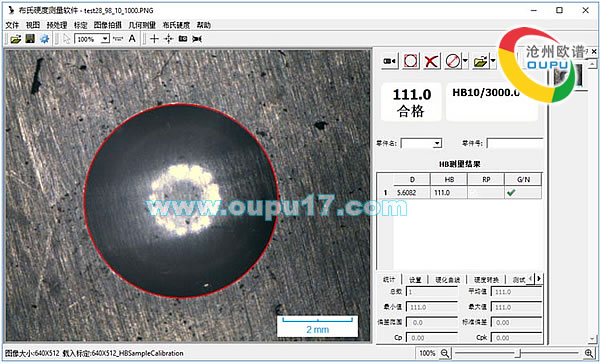

五、自動測量系統功能和特點

1. 用途: 用于布氏硬度壓痕測量；
2. 試驗力范圍: 62.5,100,125,187.5,250,500,750,1000,1500,3000kgf；
3. 壓痕測量精度: ±0.5%；
4. 符合ASTM E10標準自動測量壓痕和計算布氏硬度值；
5. 德國工業標準DIN1605自動測量測試樣品壓痕和標準塊壓痕并計算捶擊式布氏硬度值HB2;
6. 自動測量: 自動或人工捕捉壓痕并測出壓痕直徑和計算出相應的布氏硬度值；
7. 硬度值轉換、有效驗證: 系統可將測得的布氏硬度值HB轉換成其它硬度值如HV、HR等；
8. 數據統計：系統自動計算并保存所測硬度的平均值、方差等統計值；
9. 超標報警：自動標明異常值， 當硬度超出規定值時，自動報警；
10. 測試報告: 自動生成WORD或EXCEL格式報告，報告模板可定制；
11. 數據儲存: 測量數據包括壓痕圖像等可用文檔儲存；
12. 其它功能: 含圖像處理與測量系統的所有功能，包括圖像拍攝、標定、圖像處理、幾何尺寸測量、文檔標注、相冊管理、和定倍打印等；
13. 使用方便：點擊一下界面按鈕或即可自動完成壓痕測量工作，如需手動測量或修改結果,可直接拖拉測量框就可；
14. 抗噪性強：先進可靠的圖像識別技術能處理復雜樣品表面的壓痕識別，兩種自動測量模式來處理極端情況；

六、型號選型表

型號
	OU2310	OU2320	OU2330	OU2340	OU2360
主要功能	電子布氏硬度計 自動加載、卸載 輸入對角線自動得出硬度值	數顯布氏硬度計 自動加載、卸載 自動輸入對角線長度	觸摸屏布氏硬度計 自動加載、卸載 自動輸入對角線長度 硬度誤差修正	工業平板電腦一體 內置圖像系統 硬度自動測量 自動生成報告	小負荷布氏硬度計 自動加載、卸載 自動輸入對角線長度
布氏標尺	HBW2.5/62.5、HBW2.5/187.5、HBW5/125、HBW5/750、HBW10/100、 HBW10/1500、HBW10/3000、HBW10/250、HBW10/500、HBW10/1000				HB1/1、HB1/5、HB1/10、HB2.5/15.625、HB1/30、HB2.5/62.5、HB5/62.5
試驗力	62.5、100、125、187.5、250、 500、750、1000、1500、3000Kgf				1、5、10、15.625 30、62.5Kgf
硬度測試范圍	3.18~653HBW
加載控制	自動(加載/保持/卸載)
試驗力變荷	自動
壓頭選擇	手動
單位轉換	X	洛氏、表面洛氏、維氏
試驗力保持時間	0-60s	0-60s	0-60s	0-60s	1-99s
語言切換	X	X	X	√	X
合格判定	X	X	X	√	X
試驗力補償	X	X	X	√	X
硬度校準	手動	手動	手動	手動、自動	手動
對角線長度輸入	手動	自動	自動	自動	自動
物鏡放大倍數	X	20X	20X	20X、40X	5X、10X
最小測量單位	0.005mm	0.125μm	0.125μm	0.125μm	0.25μm
試件最大高度	220mm	220mm	220mm	220mm	165mm
壓頭-外壁距離	135mm	135mm	135mm	135mm	130mm
壓頭-上機壁距離	55mm	55mm	55mm	55mm	55mm
數據輸出	內置打印機	內置打印機	內置打印機	打印機、通訊接口	內置打印機
外形尺寸	520×210×745mm	520×210×745mm	520×210×745mm	520x210x745mm	585×200×630mm
主機重量	120kg	125kg	125kg	125kg	45kg
