OU1900筆式防爆測厚儀電磁超聲腐蝕檢測儀

一、產品簡介

OU1900非接觸式筆式電磁超聲測厚儀是一款超小型的無需聲耦合劑、非接觸式測量的儀器，可實現常溫及高溫狀態下用于測量鋼管,鋼板,棒和其他鋼鐵結構的厚度,以及鋁和其它金屬測厚。測量時不需要使用耦合劑,表面不用處理和整個操作的傳感器和測試對象之間的間隔可達4.5毫米, 防銹膜、鹽沉積物或任何其他絕緣涂層（油漆、清漆、搪瓷、塑料等）都可以作為操作間隙。
在傳感器的斜度上，測試指標非?？煽?，不像傳統的厚度測量與壓電轉換器，要求固定傳感器在特定位置。在本儀器中使用的特殊數據處理算法允許在金屬各向異性、多個反射器和外部噪聲等干擾因素的情況下得到正確測量厚度。由專家設計的算法有助于降低人為因素的影響，簡化設備接口。

二、產品特點

●結構緊湊，超小體積，便于攜帶。貼合握感，強力吸磁，改善疲勞條件；

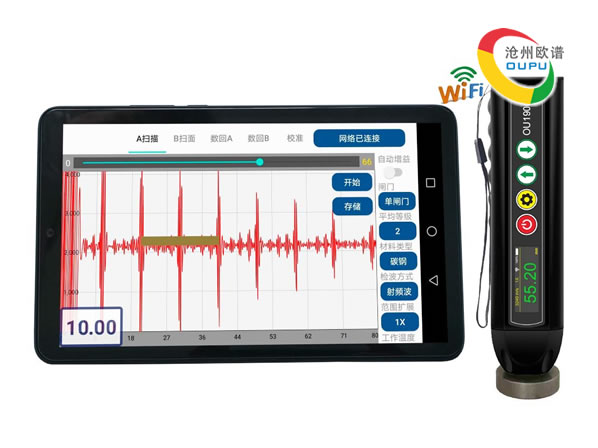

●可連接平板、手機，配備關聯APP可實現WIFI連接，同步顯示測量波形，也可以脫機工作，通過儀器上彩屏顯示厚度，調節儀器；
●精準測厚，可穿透涂層，不需要耦合劑，不需要打磨工件表面，允許被檢測表面有油漆、包覆層和凹凸不平等；
●對粗糙、銹蝕嚴重表面無需打磨處理，可實現非接觸式測量；
●專業算法程序支持，測量結果精確。不需要耦合劑，不需要打磨工件表面，允許被檢測表面有油漆、包覆層和凹凸不平等；
●無需聲耦合劑，可實現高溫工件的測量，可實現高溫報警、溫度補償；
●可對碳鋼、鑄鋼、合金鋼、不銹鋼、銅、鋁、鈦等導體材料進行檢測；
●適用于高溫管道，鍋爐，壓力容器場合測厚，無需被測對象冷卻測量提高工作效率，廣泛用于石油、化工、冶金、造船、航空和航天等領域；
●內置鋰電池，節點低功耗，可連續工作4-5小時；
●可選配小管徑探頭、高溫探頭、常溫探頭、B掃描探頭、分體式小管徑探頭、分體式大提離探頭、分體式高溫探頭、90°滑輪探頭、定制化探頭；

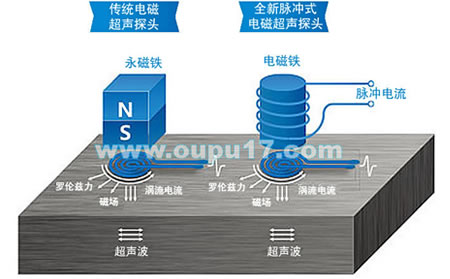

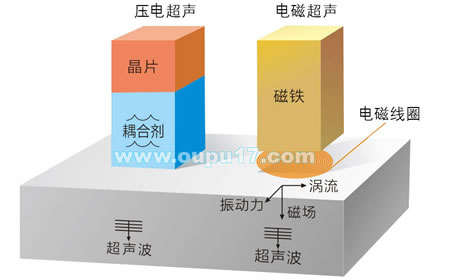

三、工作原理

四、技術參數

測量范圍	0.55-640mm (測量范圍由材料而定)
測量精度	工件厚度≤10mm 時，誤差±0.02mm； 厚度>10mm 時，誤差±（0.01+H/200）mm（H 為工件厚度值）
聲速范圍	400-9999m/s
分辨力	0.01mm
最小曲率	8mm
增益	自動0～96dB，步距0.1dB
發射電壓	400V
發射頻率	400Hz
發射脈寬	125ns
測量速度	1-20次/秒
采樣率	80MSPS
帶寬	2.5MHz-6MHz
測量通道	薄件、管材、通用、棒材
平均等級	1-7 可調
波形顯示	正半波、負半波、全波、射頻波、包絡波
聲波類型	剪切波oupu（橫波）
勵磁方式	永磁鐵，Br 小于13kGs
波形顯示	全波、半波、射頻波（軟件中可快速調節）
最大提離	4.5mm
操作換能器和傾斜角度	±25 度
高溫探頭工作溫度范圍	低碳鋼（或其它鐵磁性鋼）：-150 ~ +800℃， 奧氏體不銹鋼（或其它非鐵磁性材料）：-150 ~ +400℃
常溫探頭	≤150℃、4MHz，主要用于檢測細晶材料，如低碳鋼、鋁等
高溫聲速補償	自動補償
供電	內置鋰電池，工作時間4-5小時
通信接口	RS-485或USB 2.0
顯示屏	1.47寸 LCD
充電器	Type-C
主機貯藏溫度范圍	0 ~ +40℃
主機正常工作溫度范圍	-10 ~+50℃
筆式主機尺寸	175×42×32mm
主機重量	300g（配常溫探頭）

五、標準配置

序號	名稱	數量
1	主機	1
2	常溫探頭	1
3	10mm碳鋼校準試塊	1
4	10mm不銹鋼校準試塊	1
5	安卓APP軟件	1
6	5V電源適配器	1
7	充電線	1
8	儀器箱	1
9	隨機資料	1
