JJG818-2005涂層測厚儀標準試片

一、產品簡介

校準膜片是實驗室，生產線或現場使用的理想選擇 校準片或曰“墊片”是在 基體上、加工表面上和外廓上建立厚度標準的最簡便方式。 這是調節涂層測厚儀校準的最理想方法，以確保高精確度，符合JJG 818-2018 磁性、電渦流式覆層厚度測量儀檢定規程。

二、特性:

●每張膜片都有公英制數值
●厚度從12.5μm 到 25mm
●精確膜片的精確度是 ±1%. 低于 50μm 的膜片精確度是±0.5μm.

三、使用說明:

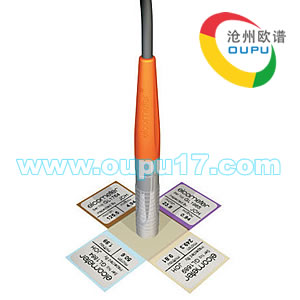

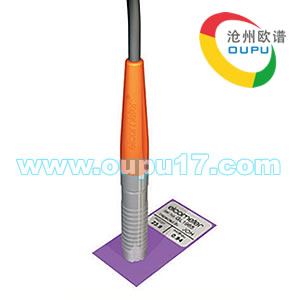

每個膜片的中心點已經過單獨測量。 將探頭置于膜片中心點，可獲取最高精確度。	最多可組合四個膜片，以建立較寬的厚度值范圍。

四、國產膜片規格

厚度值
3um	6um	12um	16um	20um	22um
25um	29um	38um	50um	65um	75um
100um	125um	150um	175um	200um	250um
300um	350um	400um	450um	500um	600um
700um	800um	900um	1000um	1100um	1200um
1500um	1800um	2000um	2200um	2500um	3000um
3500um	4000um	4500um	5000um	5500um	6000um
7000um	8000um	9000um	10000um

五、進口膜片規格

顏色	尺寸	厚度值
銀	50 x 25mm	12.5μm
紫	50 x 25mm	25μm
深藍	50 x 25mm	50μm
綠	50 x 25mm	75μm
棕	50 x 25mm	125μm
孔雀藍	50 x 25mm	175μm
白	50 x 25mm	250μm
黑	50 x 25mm	500μm
灰/藍	50 x 25mm	1000μm
米白	50 x 25mm	1500μm
透明	50 x 25mm	2mm
透明	50 x 25mm	3mm
透明	50 x 25mm	4mm
透明	75 x 50mm	5mm
透明	50 x 25mm	8mm

* 實際膜片值會有所不同，但具體值會顯示在標簽上

六、Elcometer 990 校準膜片配套

量程	膜片厚度 (μm)
量程 1	25μm, 50μm, 125μm, 250μm, 500μm, 1000μm
量程 2	25μm, 50μm, 125μm, 250μm, 500μm, 1000μm, 2mm, 3mm
量程 3	250μm, 500μm, 1mm, 2mm, 4mm, 8mm
量程 4	12.5μm, 25μm, 50μm, 125μm, 250μm
量程 5	12.5μm, 25μm, 50μm, 125μm, 250μm, 500μm
量程 6	1000μm, 2mm, 5mm, 9.5mm, 15mm, 25mm
