OU4000系列百格刀

一、產品概述

OU4000百格測試刀又名附著力測試儀是根據ISO2409- 1992標準設計制造的，又適用于GB/T9286-98、GB/T9286-2001、BS 3900 E6、ASTM D3359、ISO2409-72、DIN53151 。主要用于有機涂料劃格法附著力的測定,均勻劃出一定規格尺寸的方格，將涂層做格陣圖形切割并穿透，劃格完成的圖形按六級分類，通過評定方格內涂膜的完整程度來評定涂膜對基材附著程度，以“ISO/ASTM等級”表示，是廣大油漆廠商及表面處理廠家常備之附著力測試儀器，不僅適用於實驗室，也可用於各種條件下的施工現場。

二、技術指示

●多刃切割刀間距分別爲：1+0.01mm，2+0.01mm。
●多刃切割刀齒頂直線度分別爲：≯0.003mm≯0.006mm。
●多刃切割刀工作齒尖寬度：≯0.05mm。

三、標準配置

手柄	1把
專用測試膠帶	1卷
毛刷	1只
LED放大鏡	一只
刀片	一片（可多選）
隨機資料	一份

四、可選刀片規格

間距	齒數	十字格數	適用涂層厚度	材質
1mm	6	25	0-60um	合金 / 鎢鋼
2mm	6	25	60-120um	合金 / 鎢鋼
3mm	6	25	121-250um	合金 / 鎢鋼
1mm	11	100	0-60um	合金 / 鎢鋼
2mm	11	100	60-120um	合金 / 鎢鋼
3mm	11	100	121-250um	合金 / 鎢鋼

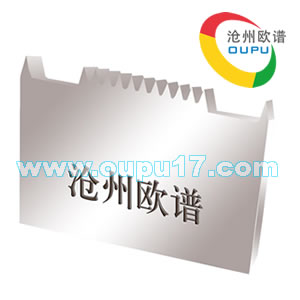

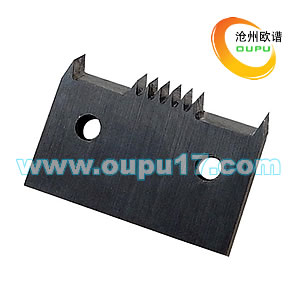

合金刀片	鎢鋼刀片 (選配)

五、操作與使用方法

1、試片必須按ISO1514及ISO2828的規定製備。
2、將試片放置在有足夠硬度的平板上。
3、手持劃格器手柄，使多刃切割刀垂直於試片平面。
4、以均勻壓力，平穩不顫動的手法和20-50mm/S的切割速度割劃。
5、將試片旋轉90度，在所割劃的切口上重復以上操作，以使形成格陣圖形。
6、用軟毛刷刷格陣圖形的兩邊對角線輕輕地向后5次，向前5次的刷試片。
7、試驗至少在試片的三個不同位置上完成，如果三個位置的試驗結果不同，應在多於三個位置上重復實驗，同時記錄全部結果。
8、如需更換多刃切割刀，可用螺絲刀將刀體上兩個螺絲旋松，換上所用的刀，把刀刃口部位貼向手柄一側，將螺絲旋緊。

六、注意事項

1、所有切口應穿透涂層，但切入底材不得太深。
2、如因涂層過厚和硬而不能穿透到底材，則該實驗無效，但應在試驗報告中說明。
3、測試膠帶必須是測試專用膠帶。將膠帶貼在整個劃格上，然后以最小角度撕下，結果可根據漆膜表面被膠落面積的比例來求得。
4、試驗應在溫度23±2℃和相對濕度50±5%中進行。

七、測試結果分級

ISO等級	ASTM等級	測試結果
0	5B	切口的邊緣完全光滑，格子邊緣沒有任何剝落。
1	4B	在切口的相交處有小片剝落，劃格區內實際破損不超過5%
2	3B	切口的邊緣和/或相交處有被剝落，其面積大于5%，但不到15%
3	2B	沿切口邊緣有部分剝落或整大片剝落，或者部分格子被整片剝落, 被剝落的面積超過15%，但不到30%
4	1B	切口邊緣大片剝落/或者一些方格部分部分或全部剝落， 其面積大于劃格區的35%，但不超過65%
5	0B	超過上一等級大于65%
